Замена передней подвески ваз 2109

Замена рычага передней подвески ВАЗ 2109 своими руками

Для замены рычага передней подвески ВАЗ 2109 поднимаем и устанавливаем переднюю часть автомобиля на опоры. Снимаем колесо. Затормаживаем автомобиль стояночным тормозом и устанавливаем под задние колеса противооткатные упоры («башмаки»). Ослабляем и затягиваем болты крепления колеса только на автомобиле, стоящем на земле.

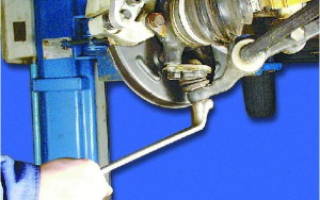

Откручиваем гайку крепления шарового шарнира.

С помощью съемника выпрессовываем палец шарового шарнира из рычага.

Ослабляем гайку заднего крепления растяжки.

Откручиваем гайку крепления и отсоединяем стойку стабилизатора поперечной устойчивости от рычага.

Откручиваем гайку крепления рычага к кронштейну кузова и вынимаем болт.

Необходимо внимательно осмотреть рычаг подвески и заменить его в следующих случаях:

а)нарушена геометрия рычага;

б) резинометаллические шарниры порваны, вспучены с одной стороны или их резина потеряла упругость.

Для замены резинометаллических шарниров рычага требуются специальный инструмент и навык. В гаражных условиях проще заменить весь рычаг в сборе.

Устанавливаем рычаг в обратной последовательности. Опустив автомобиль на землю, необходимо несколько раз сильно качнуть его. Затягиваем соответствующими моментами гайки крепления шарового шарнира к рычагу и крепления рычага к кронштейну кузова

После пробега 100 км еще раз затягиваем эти резьбовые соединения требуемыми моментами.

Передняя подвеска ВАЗ-2109: ремонт, особенности

Передняя подвеска ВАЗ-2109 требует обязательной регулярной проверки предохранительных чехлов шарнирного узла. При этом стоит обратить внимание на отсутствие либо наличие механических деформаций. Кроме того, необходимо выяснить присутствие трещин или следов повреждения, вследствие касания посторонних объектов, повреждения рычагов, растяжек, стабилизирующей опоры, стоек и фронтальной части кузова особенно в местах фиксации узлов и элементов механизма подвески.

Выявление неисправности

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала – схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.

Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Непонятные звуки при движении

При наличии определенных неисправностей, передняя подвеска ВАЗ-2109 может шуметь или стучать. Ниже представлены основные причины возникновения неполадок и рекомендации по их устранению.

Пришли в негодность стойки – нужно заменить или отремонтировать их.
Присутствует ослабление фиксирующих болтов стабилизирующей штанги. Наблюдается износ растяжечных подушек – следует подтянуть болты, заменить изношенные подушки.
Некачественное крепление верхней опоры – проблему можно решить, если подтянуть фиксирующие гайки.
Наблюдается осадка, разрушение опорного резинового элемента – желательно заменить проблемную деталь.
При износе рычажных сайлентблоков, растяжек или штанговых стоек стабилизатора, следует установить новые блоки.
Замена шарового шарнира потребуется при его чрезмерном износе.
Если имеется существенный дисбаланс колес, необходимо провести балансировку.
Поломка пружины или буфера сжатия предполагает их непосредственную замену.

Недостаточное сопротивление стоек

Если передняя подвеска ВАЗ-2109 утратила герметичность отдающего, либо перепускного клапана, нужно произвести замену поврежденных деталей. При малом количестве либо утечке рабочей смеси, необходимо проверить, поменять изношенные запчасти, добавить используемый состав до нормы.

Читать еще: Ситроен с4 снять аккумулятор

Кроме того, в случае износа, осадки, деформации направляющей втулки, колец цилиндро-поршневой группы, пружинного механизма, следует заменить негодные элементы, фильтры и залить новую жидкость. Также необходимо уделить внимание целостности дополнительных пружинных элементов, дискам клапанов и шарнирному блоку. При необходимости деформированные элементы нужно, как можно быстрее заменить, что поспособствует быстрому восстановлению рассматриваемого узла и предотвратит дальнейшее его повреждение.

Прочие причины неисправностей и возможности их ремонта

Замена передней подвески или ее ремонт может понадобиться в связи со следующими предпосылками:

Появление большой разницы давления в шинах – необходимо отрегулировать данный показатель.
Нарушение углов монтажа колес – требуется своевременная корректировка данного узла.
Деформация резинового элемента опорной стойки – решается путем замены неисправной детали.
При большой разнице показателя упругости шин, пружинных механизмов следует произвести замену дефектной запчасти.
Кроме того, необходимо следить за балансировкой колес.

Чтобы избежать преждевременного ремонта передней подвески, необходимо соблюдать рекомендации по максимальной нагрузке автомобиля, избегать резких разгонов и не превышать максимально допустимых показателей, указанных в инструкции по эксплуатации.

Замена рычага

Рычаг передней подвески ВАЗ-2109 – один из самых важных элементов рассматриваемого узла. Его замену обычно производят в случае нарушения геометрии, после попадания в выбоину, яму, канаву, люк либо, когда не получается извлечь резинометаллические шарниры. Оптимально ремонт ВАЗ-2109 лучше производить на подъемнике, но можно и обойтись домкратом.

Сначала снимается переднее колесо, которое стоит предварительно вывесить и подстраховать подложкой из досок или кирпичей. Накидным ключом откручивается гайка шаровой, после чего изымается из рычага. На следующем этапе ослабляется задняя гайка, откручивается крепление стойки стаба и кронштейнное крепление. Болт извлекается, рычаг можно свободно демонтировать.

Снятая передняя подвеска ВАЗ-2109 осматривается на предмет целостности и наличия дефектов, после чего меняются резинометаллические шарниры или рычаг целиком. Сборка происходит в обратной последовательности.

Передняя подвеска ваз 2109 схема

Передняя подвеска ваз 2109 является независимым элементом автомобиля, что позволяет каждому колесу работать отдельно от другого. Именно этот момент является очень важным акцентом в управлении автомобиля. За счет этого ваз 2109 лучше управляется и чувствует дорогу, позволяет совершать сложные маневры и элементы экстремального вождения.

Основным элементом передней подвески ваз 2109 является амортизационная стойка телескопическая. Стойки бывают :

Масленые – являются мягкими и комфортными. Хороший выбор для плохих дорог. Но вот на трассе вас будет кидать при большой скорости.
Газовые – жесткие стойки. Хороший выбор для трасс, автострад и дорог без ям и ухабов. С такими стойками автомобиль отлично держит дорогу при больших скоростях.
Газо-масленные – что то среднее между двумя предыдущими стойками. Обычно ставят именно такие стойки , так как они не слишком жесткие и мягкие.

На стойках установлены витые пружины от жесткости, которых так же зависит ваш комфорт. Верхняя часть стойки крепится 3 болтами вместе с опорным подшипником, который позволяет стойке поворачиваться вместе с колесами автомобиля.

Амортизационная стойка.
Кронштейн тяги.
Тяга.
Рычаг фронтальный.
Шаровая опора.
Поворотный кулачок.
Стойка стабилизатора
Штанга стабилизатора

Следующий по значению механизм в передней подвеске является поворотный кулачек. Нижняя его часть соединяется с шаровой опорой, которая позволяет поворачивать наш механизм. Верхняя часть поворотного кулачка соединяется двумя болтами с нижней частью стойки. Верхний болт позволяет регулировать развал. В самом поворотном кулачке крепится упорный подшипник, на котором в свою очередь крепится ступица.

Стабилизатором поперечной устойчивости является штанга, которая через сайлентблоки крепится к корпусу автомобиля с помощью кронштейна ( в народе они называются крабы ) , а с другой стороны к нижнему рычагу подвестки.

Передняя подвеска ваз 2109 схема.

Верхняя опорка амортизационной стойки.
Верхняя чашка.
Буфер хода.
Опора буфера.
Цилиндрическая пружина.
Нижняя чашка поддержки пружины.
Шаровой рулей тяги.
Рычаг поворотный.
Амортизационная стойка.
Шайба.
Болт регулировочный.
Кронштейн стойки.
Кулачок поворотный.
Кожух защитный.
Тормозной диск.
Стопорное кольцо.
Колпачок ступичный.
Граната.
Штифт направляющий.
Ступичный подшипник.
Шаровой подшипник.
Рычаг.
Шайбы.
Стойка стабилизатора.
Штанга стабилизатора.
Сайлентблок стабилизатора.
Кронштейн штанги внутрений.
Краб. (кронштейн штанги наружний)
Растяжка рычага.
Кронштейн крепления растяжки.
Сайлентблок шарнира рычага.
Распорная втулка подвески.
Шток.
Корпус верхней опоры наружный.
Корпус верхней опоры внутрений.
Подшипник опоры верхний.
Резиновый элемент опоры верхней.
Ограничитель хода.
Колпак защитный.
Втулка шарнира растяжки.
Подушка шарнира растяжки.
Шайбы.
Шарнир стойки стабилизатора.
Задний шарнир.
Корпус шарового шарнира.
Подшипник шарового.
Шаровой палец.
Чехол защитный.

Читать еще: Не работает тахометр ваз 2109

Схема и устройство передней подвески на ВАЗ 2109

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Схема узла

Номер элемента

Чем является

Верхняя опора амортизатора

Опорная чашка пружины (верхняя)

Буфер хода сжатия с защитным кожухом

Опора буфера сжатия

Опорная чашка пружины (нижняя)

Шарнир рулевой тяги (шаровой)

Защитный кожух тормозного диска

Шлицевой хвостовик корпуса шарнира привода колеса (наружного)

Шаровой шарнир рычага подвески

Амортизатор (стойка) стабилизатора поперечной устойчивости

Штанга стабилизатора поперечной устойчивости

Кронштейн фиксации штанги

Кронштейн кузова для фиксации рычага подвески

Кронштейн фиксации растяжки

Втулка шарнира рычага подвески (резиновая)

Втулка шарнира рычага подвески (распорная)

Корпус верхней опоры стойки (наружный)

Корпус верхней опоры амортизатора (внутренний)

Резиновый компонент верхней опоры

Ограничитель хода для верхней опоры амортизатора

Защитный колпак верхней опоры амортизатора

Втулка переднего шарнира растяжки

Подушка переднего шарнира растяжки

Шарнир стойки стабилизатора

Задний шарнир растяжки

Корпус шарнира (шарового)

Подшипник шарнира (шарового)

Защитный чехол пальца шарового

Вид снизу

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.

Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Сайлентблоки ВАЗ 2109 — необходимая замена важных элементов подвески

Для гашения вибраций и исключения их передачи на кузов автомобилей ВАЗ в местах соединения элементов подвески с несущей частью используются специальные резинотехнические шарниры – сайлентблоки.

Эти элементы относятся к расходным материалам и в случае сильного износа они просто заменяются на новые. Сайлентблоки ВАЗ-2109 в среднем отхаживают 50-70 тыс. км, после чего их приходится менять. Причем замене подлежат как шарниры передней подвески, так и задней.

Читать еще: Ремонт рулевой рейки пежо

Отметим, что указанный пробег – усредненный и точно определить, сколько отходят шарниры невозможно. Поэтому периодически следует делать ревизию подвески. Трещины, расслоение, значительное выдавливание резиновой прослойки в шарнире указывает на крайнюю степень износа и надобность в замене.

Особенности выбора сайлентблоков

Для проведения работ сначала нужно купить новые элементы. Для ВАЗ-2109 следует подбирать шарниры по каталожному номеру (2109-08-054). При покупке важно не перепутать с шарнирами для модели 2110, поскольку размер сайлентблока задней подвески ВАЗ-2109 отличается (они по диаметру немного меньше). Хотя вполне возможна установка и «десяточного» элемента, но запрессовать его будет несколько сложнее.

размер сайлентблоков задней подвески ваз 2109

Что касается передка, то можно приобрести рычаги передней подвески ВАЗ-2109 в сборе (с сайлентблоками) и установить их. Но экономически это не целесообразно, поскольку рычаги стоят значительно дороже, чем резинотехнические элементы. И хоть замена сайлентблоков – операция более трудоемкая в сравнении с заменой рычага, но ремонт обойдется во много раз дешевле.

резиновые сайлентблоки и полиуретановые

Что касается выбора шарниров по используемому эластичному материалу, то сайлентблоки на ВАЗ можно купить как резиновые, так и полиуретановые. Последние отличаются более длительным сроком эксплуатации, но они – жестче и стоят дороже. Но в целом, решать, какие элементы приобретать придется самому автовладельцу.

Отметим, что покупать шарниры следует только хорошо себя зарекомендовавших производителей – SS20 ДААЗ Corteco и др.

Замена резинотехнических шарниров на задней подвеске

Далее о том, как все меняется. Сначала рассмотрим, как делается замена задних сайлентблоков ВАЗ-2109. Чтобы выполнить операцию, потребуется:

Смотровая яма;
Домкраты;
Инструменты (наборы ключей, молоток, наставки);
Тиски слесарные;
Монтировкой;
Стяжки для пружин;
Мыльный раствор;
Съемники для резинотехнических шарниров;

Сначала делается замена сайлентблоков задней балки ВАЗ-2109. Для этого:

Ставим авто на яму, выдомкрачиваем задок с одной стороны, снимаем колесо;
Откручиваем гайку болта крепления балки к кузову, извлекаем болт;
Монтировкой отжимаем вниз балку, чтобы вывести ее из кронштейна, фиксируем в таком положении (путем установки деревянной проставки между балкой и кузовом);
Молотком аккуратно выбиваем изношенный шарнир;
При помощи приспособления (длинного болта с гайкой, двух широких шайб и отрезка трубы) запрессовываем новый элемент, предварительно обильно смазав посадочное место и сам шарнир мыльным раствором;
Устанавливаем балку в кронштейн, и фиксируем крепежным болтом;

После этого делается замена сайлентблоков задней стойки ВАЗ-2109:

Откручиваем крепление стойки к кузову (вверху) и балке (внизу);
Отжимаем балку вниз, чтобы стойка опустилась вниз и пружина разжалась;
Извлекаем стойку;
При помощи съемника сайлентблоков извлекаем шарнир из корпуса стойки (внизу);
Тисками запрессовываем новый сайлентблок;
Стяжками стягиваем пружины, после чего ставим стойку на место и закрепляем;
Снимаем стяжки;

Аналогичные операции проводятся и с другой стороны задка авто. После сборки следует проверить затяжку всех крепежных элементов, которые разболчивались. Повторно это следует сделать и после пары дней эксплуатации авто.

Замена сайлентблоков в передней подвеске

Теперь о том, как проводиться замена сайлентблоков передних рычагов ВАЗ-2109. Для этого:

Вывешиваем переднее колесо, снимаем его;
Откручиваем крепеж рычага к шаровой опоре;
Откручиваем гайку крепления стойки стабилизатора и снимаем ее с рычага;
Разболчиваем крепление рычага к кронштейну кузова и внимаем его с авто;
Сайлентблок переднего рычага ВАЗ-2109 можно извлечь несколькими способами – выпалить его, выбить или выпрессовать съемником или тисками;
Подготавливаем посадочное место шарнира – очищаем его от ржавчины и остатков резины напильником. После обильно смазываем его мыльным раствором;
Делаем на сайлентблоке небольшую фаску и центрируем его в проушине рычага;
Запрессовку делаем тисками. Устанавливаем рычаг с сайлентблоком между губок тисков, выравниваем положение шарнира относительно отверстия, а затем медленно стягиваем тиски, при этом периодически проверяем, ровно ли входит шарнир.
После того, как втулка сайлентблока упрется в губки тисков с двух сторон, извлекаем рычаг и окончательно садим шарнир на место;

После этого ставим рычаг на авто. Аналогичную операцию проводим и с другой стороны передка авто. После всех работ проверяем затяжку крепежных элементов. Даже если все работы делать самостоятельно, справиться можно за 1 день.
