Замена цепи ГРМ на Volkswagen Polo 1.6 CFNA

Владельцы автомобилей Фольксваген Поло сталкиваются с необходимостью замены цепи ГРМ. Если вы решили произвести замену самостоятельно, тогда вам придётся потратить много времени и сил, так как процедура очень сложная и трудоёмкая.

1 Когда менять цепь ГРМ
2 Что такое ГРМ и чем грозит растянутая цепь?
3 Инструменты и материалы
4 Инструкция по замене цепи ГРМ на Polo с двигателем 1.6 CFNA
5 Видео по замене цепи ГРМ (пошагово)

Когда менять цепь ГРМ

Официальный производитель установил четкие границы замены – 80 000 километров.

Основной причиной поломки является износ расходника, который напрямую зависит от стиля вождения, от качества жидкостных материалов и условий для езды.

Что такое ГРМ и чем грозит растянутая цепь?

Разношенная цепь влечет за собой серьезные последствия. В зависимости от степени повреждения она с легкостью может соскочить со звездочек на полном ходу автомобиля, что повлечет столкновения поршня с клапанами. В итоге порванная цепь, деформированные клапана и поврежденные цилиндры. В этом случае поможет только капитальный ремонт, долговременный простой машины на станции технического обслуживания и внушительные финансовые затраты.

На тот случай, если цепь пришла в негодность раньше назначенного срока, необходимо знать «симптомы», которые будут присутствовать при поломке:

запуск автомобиля не с первого раза;
наличие посторонних шумов;
увеличилось потребление горючего;
заметно снижается мощность двигателя.

Перечисленные причины весьма обобщенны, могут встретиться и при другой поломке, но первым делом стоит обратить свое внимание на состояние цепи.

Инструменты и материалы

Замена цепи ГРМ под силу каждом автовладельцу. Для тех, кто не желает пачкать руки, отличным советом послужит отвезти машину в автосервис, и отдать ее в руки квалифицированным специалистам. Отметим, что данная услуга в сервисных центрах стоит достаточно дорого. Ну а для тех, кто хочет починить собственный автомобиль своими руками следует запастись терпением и некоторыми материалами.

Наименование	Артикулы	Средняя цена, руб.
Цепь (оригинал)	03C109158A	4 000
Уплотнительное кольцо	038 103 085 E	1 300
Прокладка	03C109287G	1 200
Меняется при необходимости:
Направляющая (со стороны натяжителя)	03C 109 509 P	850
Направляющая	03C 109 469 K	500
Натяжитель цепи	артикул зависит от года выпуска автомобиля	1 000

Для замены цепи своими руками практически все готово, осталось взять вспомогательные инструменты. Такие, как:

Ключ на “21”;
Головка TORX Т20;
Торцевые головки “16” и “24”;
Ключ шестигранник “5”;
Свечной ключ.

Инструкция по замене цепи ГРМ на Polo с двигателем 1.6 CFNA

На снятие и установку всех деталей, в том числе и цепи, уходит в среднем 4 часа. Пошаговая инструкция:

Загоните Фольксваген Поло на помост (эстакаду) или подъемник;
Уберите защиту с двигателя;
Демонтируйте вентиляционный шланг и воздухозаборник;
Слейте масло и антифриз;
Демонтируйте поддон картера;
С помощью подъемника вывести силовой агрегат. Снять крышку цепного привода, попутно проверить состояние прокладки;
Чтобы освободить её, отожмите натяжитель;
После завершения всех перечисленных процедур цепь будет доступна для демонтажа.

Затем нужно визуально оценить состояние цепи. Процесс монтажа необходимо осуществлять строго в той же последовательности, что и при разборке.

Памятка! В процессе разборки советуется снять правое переднее колесо, для лучшего обзора. Нижняя звездочка снимается ТОЛЬКО после снятия масляного насоса.

Цепь устанавливается в такой последовательности:

сперва на коленчатый вал;
заводится на успокоитель и на верхние звездочки;
надевается башмак;
в конце фиксируется натяжитель.

Если после установки цепи люфты между звездочками отсутствуют, значит всё сделано правильно. Завершив сборку залейте масло и антифриз. Провести запуск двигателя и совершить небольшой тест-драйв для полной оценки состояния автомобиля.

Видео по замене цепи ГРМ (пошагово)

Прочитав все указания можно понять, что замена цепи ГРМ на Volkswagen Polo 1.6 CFNA не такой уж и трудоемкий процесс и под силу каждому автомобилисту.

Когда на Фольксваген Поло менять цепь и ремень ГРМ

На машинах Фольксваген Поло применяется несколько двигателей. Когда на Поло седан установлен мотор 1,6 л, то на приводе меняется цепь ГРМ. На двигателях с объёмом 1,4 л используется ремень. Чтобы не ошибиться в приводе, достаточно посмотреть в моторный отсек. В случае установленного ремня, на нем будет поставлен пластмассовый кожух, если же привод цепной, то он будет защищён металлическим корпусом.

Официальные сроки производителя

Нужно своевременно производить замену привода ГРМ на машине VW Поло. Если произойдёт обрыв ремня, двигателю будет нанесён серьёзный ущерб и ему потребуется капитальный ремонт.

В случае если установлен ремень

При обычных условиях эксплуатации привод меняется в плановом режиме через 90 тыс. км.

За это время он использует свой ресурс и становится негодным. Особое внимание нужно обращать на новые запчасти, так как от их качества зависит срок службы двигателя. Поло седан довольно популярный автомобиль, поэтому комплектующие принадлежности выпускаются многими производителями.

Желательно выбор делать именно в пользу оригинальных запчастей: это гарантированно сэкономит средства на возможном дополнительном ремонте.

Первоначальными симптомами изношенного ремня ГРМ являются:

Проскальзывание натяжительного ролика с последующим ослаблением натяжения ремня;
Перегрев мотора, что приводит к закипанию антифриза и частому включению вентилятора для охлаждения теплоносителя;
Своеобразный шум при работе мотора;
Потеря мощности, двигатель глохнет и не заводится;
Появление хлопков в ресивере инжектора и глушителе;
При осмотре ремня ГРМ обнаружены трещины, износ профильной дорожки, механические повреждения.

Все такие неисправности говорят о смещении фаз газораспределения и о слабой натяжке привода. Если обнаружена хоть одна из перечисленных неисправностей, то нужно обратиться в станцию техобслуживания для замены этого важного элемента двигателя.

Сколько раз менять ремень ГРМ на Фольксваген Поло зависит также от того, какая манера езды, при этом как часто используется экстремальное вождение. В таких случаях менять ремень ГРМ нужно по мере его износа и истиранию профилей.

При замене привода ГРМ необходимо менять сразу и другие сопутствующие детали этого механизма. При этом рекомендуется использовать для VW Поло с двигателем CFNA 105 л оригинальные изделия со следующими артикулами.

Внимание! Запчасти на Поло имеют разную стоимость, которая зависит от изготовителя. В этом случае рекомендуется, несмотря на завышенную цену, выбирать проверенного и известного производителя, чтобы после замены была полная уверенность в надёжности установленных деталей.

В случае если установлена цепь

С 2015 года с конвейера сошёл Фольксваген Поло с приводом в виде цепи взамен ремня. Определить такой двигатель на машинах VW Поло седан можно по маркировке: CFNA – 105 л. с.; CFNB – 95 л. с.

Читать еще: Увеличить клиренс киа рио

Казалось бы, найдено решение о надёжном приводе, ведь все сегменты у такого элемента выполнены из металла, а он, бесспорно, крепче, чем материал ремня. Но так ли это на самом деле? Сколько раз за время работы двигателя нужно производить замену цепи ГРМ на Фольксваген Поло? Почему некоторые производители рекомендуют менять цепь через каждые 60 тыс. пробега или 3 года эксплуатации, далее каждые 30 тыс. км или один раз в 2 года.

Во-первых, надо учитывать объём двигателя. Условно принято на моторах до 1,4-1,6 л устанавливать ременный привод ГРМ, а свыше 1,6 л – цепной. Чем мощнее мотор, тем больше нагрузка на этот элемент, и тем чаще надо менять привод.

Во-вторых, на автомобилях Фольксваген Поло, как правило, на турбинных двигателях устанавливается цепь, а на простых атмосферных моторах – ремень. При этом на моторах с турбиной используется гидравлический натяжитель. Такое устройство автоматически стабилизирует натяжение цепи, то есть при вращении этого элемента поршень натяжного приспособления балансирует.

Внимание! Если на Поло стоит двигатель с цепной передачей на ГРМ, то масло подлежит обязательной замене через каждые 8–10 тыс. км.

Всегда чистое масло в турбинном моторе нужно, чтобы в звенья цепи не попали мелкие частицы мусора, опилок и т. д. А также основной причиной является то, чтобы под поршень натяжителя не попал мусор и он не заклинил. Иначе, если не будет сбалансированного хода поршня, цепной привод будет работать некорректно и быстро выйдет из строя.

Тем более что у двигателей Поло седан с турбиной масло намного быстрее пригорает, чем на обычных силовых агрегатах. Таким образом, чтобы не возникало вопроса, когда менять цепной привод ГРМ на Поло седан, специалисты рекомендуют ориентироваться при диагностике больше не на пробег, а на звук. Как только натяжение привода ослабнет, то появится усиленный характерный шум от двигателя.

Первоклассная замена ГРМ VW Polo (Фольксваген Поло седан) и его ремня

Достаточно хоть раз проехать в Фольксваген Поло, дабы понять, что не зря эталоном качества и надежности стали автомобили именно немецкого производства. А обладатели этих машин, особенно те, кто владеют ими не один год, знают и еще одну их особенность: ни с чем несравнимую ремонтопригодность. Практически любую поломку – будь то неисправность двигателя или любой другой системы – можно отремонтировать без особых усилий.

Исключение из этого правила составляет, пожалуй, лишь одна поломка: обрыв ремня ГРМ. И дело даже не в самом элементе – его-то как раз заменить совсем не сложно. Просто эта неисправность, которая почти всегда случается во время движения машины, влечет за собой весьма серьезные разрушения двигателя.

Замена ГРМ VW Polo: предварительные сведения

Как работает ГРМ?

Ременная передача служит для синхронизации распределительного и коленчатого валов. Первый отвечает за своевременное открытие/закрытие клапанов, второй – за поступательные движения поршней согласно четырем тактам работы двигателя. Происходит это следующим образом:

На начальном этапе все клапаны закрыты. Поршни находятся в крайнем положении.
В момент впрыска топливовоздушной смеси, впускные клапаны открываются – в этом заключается первый такт.
После их закрытия топливо, под воздействием давления поршней, начинает сживаться до тех пор, пока от высокого давления не воспламенится. Это второй такт.
Образовавшиеся в результате сгорания топлива газы толкают поршень назад. Собственно, в этом и заключается полезная работа двигателя. Это движение поршня посредством ряда механизмов преобразуется во вращательное движение колес.
И на последнем, четвертом, такте осуществляется выброс отработанных газов через своевременно открывшиеся выпускные клапаны.

Читать еще: Разболтовка на лада ларгус

От того, насколько слаженно работает этот механизм, зависит КПД двигателя, то есть его мощность. При незначительной его рассинхронизации, мощность мотора существенно падает. А при большой, когда все его элементы начинают работать в противофазе, они просто сталкиваются друг с другом, деформируются или даже ломаются. В результате приходится менять весь механизм.

Замена ГРМ Фольксваген Поло

Операция эта по объему работ и своей стоимости сравнима с капитальным ремонтом мотора. Для этого мастерам автосервиса придется разобрать силовой агрегат Поло буквально по винтикам, установить новые поршни, клапаны, а порой и цилиндры. Более того: замена может потребоваться и распределительному, и коленвалу. Не говоря уже о самом ремне, из-за которого вся эта беда и случилась. Так что машину придется оставить на СТО на несколько дней.

Однако, простой установкой новых компонентов вместо вышедших из строя замена ГРМ VW Polo не ограничивается. Этот механизм требует тщательной настройки. В частности, мастеру предстоит:

шлифовка тарелок клапанов, дабы те прилегали к цилиндрам максимально плотно и закупоривали бы их герметично;
регулировку величины теплового зазора этих элементов, чтобы герметичность камер сгорания не нарушалась, когда двигатель нагреется до своей рабочей температуры;
притирку поршней, которые должны, с одной стороны, свободно совершать возвратно-поступательные движения внутри цилиндров, но при этом плотно прилегать к их стенкам, дабы энергия сгорания топлива не расходовалась впустую;
в процессе сборки нового ГРМ произвести его тщательную регулировку, обеспечив тем самым четкую синхронизацию работы всех его компонентов.

Понятно, что замена ГРМ Поло требует достаточно большого количества запчастей. В идеале, это должны быть фирменные детали. Однако, стоимость их достаточно высока, поэтому можно воспользоваться и их аналогами российского производства, качество которых тоже весьма неплохое. Главное в этом деле проследить, чтобы все использование для ремонта запчасти были легального производства. Во-первых, это будет гарантировать их качество, а во-вторых, в случае заводского брака (от этого, к сожалению, полностью не застрахован никто), вы могли произвести их замену по гарантии.

Замена ремня ГРМ Поло седан

Есть ли возможность избежать такого сложного и дорогого ремонта, как полная замена ГРМ? Да. И сделать это очень просто. Нужно лишь следить за исправностью ремня и своевременно, по истечении гарантийного срока работы, менять его на новый.

Производитель рекомендует переустанавливать этот элемент через каждые 40-45 тыс. км. пробега машины. Однако, эта цифра весьма условна – ремень запросто может выработать свой ресурс и раньше. Поэтому его осмотр осуществляется мастером в процессе каждого планового ТО автомобиля.

Эта деталь представляет собой эластичное кольцо из резины и пластика с зубьями на внутренней поверхности, которые входят в зацепление с управляющими шестернями валов. Для большей прочности между слоями ремня проложена стальная проволока, которая, повышая надежность этого элемента, не снижает его эластичность. При обнаружении на ремне трещин, потертостей или повреждений краев, лучше не рисковать, а без промедления заменить его на новый.

По счастью, на Поло седан замена ремень ГРМ – это операция для опытного мастера достаточно простая. На двигателях Поло доступ к элементу прост – для этого понадобится лишь снять крышку блока цилиндров и кожух самого ремня.

Другое дело, что в процессе установки новой детали, мастеру потребуется заново сбалансировать все прочие компоненты ГРМ и правильно выставить уровень натяжения. Если его ослабить, он может и проскальзывать сквозь шестерни. А чрезмерное натяжение чревато ускоренным износом. Для этого предусмотрен специальный ролик, который входит в стандартный комплект деталей, необходимых для замены ремня ГРМ Фольксваген Поло седан.

Замена ГРМ Volkswagen Polo

На автомобилях VW Polo менять ремень газораспределительного механизма необходимо каждые 75-80 тыс. км. Рекомендуется проверять ремень каждый техосмотр на наличие изгиба, потертостей и растяжений, дабы избежать случайного обрыва ремня посреди дороги.

Первыми симптомами изношенного ремня является характерный стук при работе двигателя. Также сказывается нестабильная его работа (мало мощности, глохнет, плохая реакция на педаль акселератора). Если двигатель заглох и больше не заводится – скорее всего, это ремень газораспределительного механизма.

Инструменты

Набор ключей гаечных.
Набор головок.
Трещотка.
Отвертка крестовая и плоская.
Молоток.
Перчатки.

Замена ГРМ

Процедура замены ремня газораспределительного механизма занимает от 3 до 6 часов, в зависимости от уровня подготовки и наличия необходимых инструментов. Рекомендуется проводить замену на специализированных сервисных центрах. Инструкция:

Установить автомобиль на смотровую яму или подъемный бокс.
Демонтировать защиту двигателя.
Отключить клемму «минус» от АКБ.
Демонтировать воздухозаборник.
Отсоединить шланг большой ветви системы вентиляции. Расположен он на корпусе распредвалов двигателя.
Извлечь обратный клапан шланга системы вентиляции.
Разъединить обратный клапан и шланг системы картерных газов.
Сдавить фиксирующие элементы держателя шланга на маслоотделителе.
Открутить и извлечь два болта крепления маслоотделителя к головке блока цилиндров.
Вывести патрубок из отверстия.
Произвести демонтаж приводного ремня вспомогательных агрегатов.
Удалить хладагент из системы кондиционирования.
Надавить на фиксирующие элементы колодки проводного жгута выключения компрессора кондиционера.
Отсоединить колодку после нажатия на фиксатор, потянув на себя.
Выкрутить болты крепления фланцев трубопроводов высоких и низких давлений к корпусу кондиционерного компрессора. Демонтировать трубопроводы. После извлечения их, необходимо сразу закрыть заглушками отверстия.
Извлечь три болта крепления компрессора кондиционера.
Демонтировать компрессор кондиционера автомобиля VW Polo.
Открутить и извлечь из резьбовых отверстий три крепежных болта кронштейна компрессора к блоку цилиндров двигателя автомобиля.
Извлечь крепежный кронштейн компрессора кондиционера а кузовной части автомобиля.
Слить масло из системы смазки двигателя.
Извлечь два болта, крепящие защитный щиток маховика или диска гидравлического трансформатора.
Демонтировать сам щиток маховика с автомобиля.
Выкрутить двадцать болтов креплений масляного картера автомобиля.
Извлечь поддон масляный. Для этого необходимо наносить легкие удары молотком по периметру поддона.
Открутить крепежный болт шкива, удерживая коленвал двигателя от прокрутки. Для этого понадобится монтажная лопатка.
Демонтировать шкив.
Слить охлаждающую жидкость из системы охлаждения двигательной системы автомобиля.
Выкрутить и извлечь три винта крепления шкива насоса охлаждающей жидкости.
Демонтировать шкив насоса охлаждающей жидкости с автомобиля.
С помощью грузоподъемного механизма вывесить силовой агрегат.
Отсоединить провод «массы» от шпильки.
Демонтировать кронштейн правой подвесочной опоры силового агрегата с автомобиля.
Демонтировать крышку приводной цепи газораспределительного механизма.
Извлечь уплотнительную прокладку крышки.
Отметить расположение цепи привода газораспределительного механизма, звездочек респредвала и звездочки коленчатого вала. Это необходимо делать лишь в случае обратной установки. При замене на новый ремень, нет необходимости в данной процедуре.
Отжать натяжитель приводной цепи ГРМ и зафиксировать его в этом положении. Для этого необходимо монтировать штифт.
Открутить два болта крепления натяжителя цепи ремня и привода газораспределительного механизма.
Демонтировать натяжитель с автомобиля.
Извлечь башмак натяжителя цепи привода ГРМ.
Демонтировать приводную цепь ГРМ с автомобиля.
Оценить состояние ремня газораспределительного механизма.
Замена на новый ремень газораспределительного механизма и установка всех деталей производится в порядке, обратном снятию.
Отрегулировать газораспределительные фазы (рекомендуется в сервисных центрах).
Проверить работоспособность автомобиля и наличие посторонних звуков.

Читать еще: Антифриз для ниссан х трейл т31

Процедуру замены ремня ГРМ крайне рекомендуется доверить автомеханикам на сервисных центрах. В противном случае, при неправильной установке ремня или при неправильно креплении определенных деталей и это спровоцирует еще более углубленный и сложный ремонт.

Важность ремня газораспределительного механизма на современных автомобилях

ГРМ играет неотъемлемую роль в стабильной работе двигателя любого автомобиля. Неисправность или критичная изношенность сказывается на всем автомобиле. Он попросту не поедет. В случае с малолитражными двигателя (до 1.4) порванный ремень газораспределительного механизма вырывает и гнет клапана.

Замена цепи ГРМ Фольксваген Поло Седан 1.6

Производитель Фольксвагена Поло Седан 1.6 установил четкий регламент замены цепи ГРМ на этом автомобиле – 80 000 км. Но вполне возможен и более ранний износ данного расходника. Причина этого может крыться как в манере вождения автолюбителя, так и в неблагоприятных условиях для езды. Состояние цепной передачи должно постоянно диагностироваться. Делать это нужно после 25 000 км.

Чем грозит изношенная цепь?

Езда с изношенной цепью ГРМ чревата серьезными последствиями. Конечно, цепь – это не ремень, и она вряд ли сможет порваться, но при определенной степени износа она вполне может соскочить со звездочек. Тогда произойдет столкновение поршней с клапанами, что приведет к деформации последних. Поршни и цилиндры тоже пострадают, и машине придется давать капитальный ремонт. Кроме этого, через определенный период времени цепь обязательно растянется, и ее тоже придется менять. Чтобы не забыть, когда была произведена последняя замена цепи, под капот можно положить табличку с соответствующей надписью.

А вот какие симптомы будут свидетельствовать об износе цепной передачи:

авто уже не заводится сразу;
при включенном двигателе слышны посторонние шумы;
машина стала намного больше потреблять горючего;
мощность мотора уменьшилась.

При обнаружении одного из этих симптомов следует обратить свое внимание на состояние цепной передачи. Конечно, здесь могут быть и другие причины, но все же и износ цепи вполне вероятен.

Произвести ремонт подобной сложности вполне под силу каждому автолюбителю. Конечно, можно обратиться к специалистам. Но подобный ремонт не из разряда дешевых. Это, во-первых, а во-вторых, занимаясь заменой цепной передачи лично, вы получаете опыт, который так необходим для тех, кто хочет заниматься своим автомобилем.

Если вы решили, что менять цепь будете сами, тогда запаситесь всем необходимым. Сходите в магазин и купите там новые расходные материалы. Кроме самой цепи, скорее всего, придется заменить еще натяжители и успокоители. Подготовьте необходимые для ремонта приспособления:

домкрат;
гаечные ключи;
комплект головок;
отвертки с различными видами наконечников.

Теперь, когда все готово, можете приступать непосредственно к ремонту. Не забывайте про технику безопасности. Помните, что производя подобный тип ремонта, очень легко пораниться или даже нанести себе увечье, поэтому будьте осторожны.

Процесс замены цепной передачи без привлечения специалистов

Как правило, замена цепной передачи занимает 4-5 часов. Конечно, здесь все будет зависеть от уровня подготовки автолюбителя. Итак, начинаем.

Устанавливаем авто на эстакаду.
Снимаем с двигателя защиту.
Обесточиваем автомобиль, отсоединив левую клемму от аккумуляторной батареи.
Снимаем воздухозаборник.
Теперь обратите внимание на кожух распредвалов. На нем находится вентиляционный шланг. Его нужно снять.
Снимаем и обратный вентиляционный клапан.
Маслоотделитель прикручен к блоку цилиндров двумя болтами. Откручиваем их и снимаем маслоотделитель. Патрубок обязательно должен быть выведен через отверстие.
Снимаем привод вспомогательных агрегатов.
Теперь из системы кондиционирования необходимо удалить хладагент.
Обращаем внимание на фиксаторы колодки проводного жгута кондиционера. На них нужно надавить и демонтировать колодку, слегка потянув ее в свою сторону.
Снимаем трубопроводы высокого и низкого давления. Образовавшиеся на их месте отверстия необходимо сразу же заглушить. Обязательно сделайте это, иначе в систему попадет грязь.
Компрессор кондиционера тоже снимаем. Для этого придется выкрутить 3 болта.
Снимаем и кронштейн компрессора. Он также крепится с помощью трех болтов.
Сейчас нужно слить масло из системы двигателя.
Демонтируем щиток маховика.
Снимаем масляный картер. Вот тут уже придется повозиться, так как выкручивать придется аж 20 болтов.
Масляный поддон тоже придется извлечь. Он может не поддаваться с первого раза. Чтобы его снять, нужно производить равномерные удары молотком по всему периметру.
Теперь берем монтажную лопатку и фиксируем с ее помощью коленвал, чтобы он не прокручивался. Откручиваем болт, которым крепится шкив коленвала. Снимаем шкив.
Сливаем антифриз.
Сейчас снимаем шкив насоса, подающего охлаждающую жидкость в систему.
Выводим силовой агрегат при помощи подъемника.
Снимаем кронштейн подвесной опоры, которая расположена справа.
Теперь снимаем крышку цепного привода. Не забудьте извлечь прокладку. Оцените ее состояние. Возможно, ее тоже придется заменить.

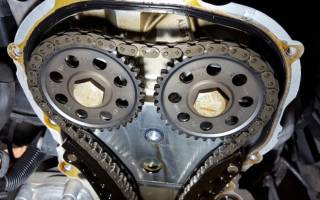

24. Отмечаем расположение цепного привода, шестеренок на валах.
25. Отжимаем натяжитель цепи и фиксируем его в таком положении.
26. Снимаем натяжители цепи, предварительно отвернув все необходимые болты.
27. Снимаем башмак, а вслед за ним и саму цепь.

Сборочные процедуры следует производить в обратном порядке. Обязательно проверьте работу двигателя. Если будут слышны нехарактерные шумы, значит что-то было сделано неправильно, и процедуру придется повторить.

Видео
