Противотуманные фары ваз 2110

Выбор и инструкция по подключению противотуманных фар (ПТФ) на ВАЗ 2110

В отличие от головной подсветки дороги, противотуманки лучше справляются с освещением в сложных погодных условиях (дождь, снег, туман). Хотя эти нехитрые излучатели не предусмотрены базовой комплектацией обычной «десятки», ниже разберем, как увеличить функционал своего автомобиля и правильно установить противотуманные фары на ваз 2110.

Особенности ПТФ на ВАЗ 2110

Наша родная «десятка» не многим отличается от предыдущих моделей своей марки. Однако есть три особенности организации подсветки при плохой видимости:

В базовой заводской комплектации «десятки» не предусмотрена установка передних противотуманок. В бампере вы не найдете гнезда для подключения огней.
Зато автомобиль ВАЗ 2110 оснащен задними противотуманными осветителями. По некоторым версиям, задние ПТФ выполняют роль дополнительных габаритных огней. Чтобы была возможность для сохранения дистанции при непогоде.
«Десятка» может комплектоваться двумя видами панелей управления: стандартного и европейского образца. В старых панелях гнезда для кнопки включения противотуманок нет. Но есть выходы для монтажа дополнительных выключателей.

Передняя панель европейского вида снабжена гнездом выключателя противотуманок, а на предохранительной панели есть выходы для их монтажа.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

ТОП производителей и моделей ПТФ

Не все фонари могут встать в бампер 2110. Чтобы не ошибиться, мы составили ТОП моделей противотуманок разных производителей:

Вид излучателя и линзы

ВАЗ 2110 Киржач Автосвет Диодная лампа, прозрачная, основание хром Бош ВАЗ Bosch Лампа накаливания, прозрачная, гладкая ВАЗ 2110 Magneti Marelli Automotive light Лампа накаливания, прозрачная, рифленая ВАЗ 2110 ЛАДА Лампа накаливания, желтая, рифленая LD 088 DLAA Диодный излучатель, прозрачный PL 519 DLB DLAA Диодный излучатель, прозрачный

Требования к установке ПТФ

Чтобы установка противотуманных фар на ваз 2110 была произведена в соответствии со всеми требованиями безопасности, придерживайтесь следующих правил:

установка или замена производится сразу двух фонарей;
расположение по вертикали: нижняя точка фонаря, не ниже 250 мм от дорожного полотна;
расположение по горизонтали: отступ от внешних габаритов поверхности кузова не более 400 мм;
посадочные места ПТФ находятся ниже гнезд фонарей ближнего света;
диапазон прямого освещения противотуманок составляют: вертикально -5˚(+5 ˚), горизонтально — 45˚ (+10˚)

Модели ваза 2110 не имеют гнезд в бампере для монтажа противотуманных огней, поэтому их придется проделывать самостоятельно.

Инструкция по подключению противотуманок на ВАЗ 2110

Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.

противотуманные фонари с цоколем Н1;
комплект для установки ПТФ;

обод (рама) фонарей (2 шт, правая и левая);
излучатели (2 шт);
болты М6х45 — 4 шт;
гайки М6 — 4 шт.

Подготовка, что делаем:

Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
Если такой штамповки нет, то предварительно размечаем расположение.
Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).

Установка противотуманных фар на ВАЗ 2110, что делаем:

Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.

Фонари фиксируем на ободах (рамах) болтами.
Монтируем фары в гнезда, закрепляем болтами.

Подключение ПТФ, Что делаем:

Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
Подключаем провода к монтажному блоку, по приложенной к нему схеме.
Отключаем (+) клему, освобождаем монтажный блок-реле.
Находим предохранители F4 (для правой лампы) и F14 (для левой).
Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.
Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
Питание выключателя на приборной панели выводим от предохранителя правых габариток.

Подключаем штекеры к излучателям.
Проверяем работоспособность противотуманок.
Калибруем направление луча положением регулировочного винта.

Полезное видео по теме:

Немного отзывов

Каждый мастер сам выбирает комплектующие для автомобиля. Чтобы проще было сориентироваться, мы собрали отзывы о ПТФ на ВАЗ 2110 от автомобилистов:

Противотуманные огни завода Киржач Автосвет зарекомендовали себя как недорогие и надежные, легко регулируются, дают ровный прямой свет, работают до 5 лет, цена оправдывает характеристики. Следом за ними идут Бош: хороший свет, герметичная защита от влаги и пыли, работают до 4 лет, немного дороже.

Китайские огни на ВАЗ 2110, имеют непродолжительный срок службы, неровный световой поток, иногда приходят недоукомплектованные.

В заключение

В некоторых схемах подключения ПТФ на ВАЗ 2110 противотуманные огни подключаются через реле. Это может привести к отключению фар. Реле нужно для коротких запусков. Когда лампы работают постоянно, реле нагревается и отключается. В этом случае замыкание предотвратит подключение через предохранители. Следуйте нашим рекомендациям и делитесь своим опытом установки подсветки в комментариях и социальных сетях.

Читать еще: Замена масла ленд ровер

Фара противотуманная ВАЗ 2110: как подобрать ПТФ ВАЗ правильно

С учетом того, что головной свет на ВАЗ 2110 и других популярных моделях (например, ВАЗ 2114, 2115 и т.д.) не самый лучший, без противотуманок ездить в условиях плохой видимости достаточно сложно, утомительно и даже опасно.

При этом основными проблемами считается необходимость подобрать туманки ВАЗ 2110, а также разобраться с тем, как подключить противотуманки. Далее мы рассмотрим, на что обратить внимание при выборе ПТФ ВАЗ, а также какие ПТФ 2110 будут лучшим решением.

Особенности ПТФ: отличие от головных фар

Итак, основной задачей противотуманных фар является освещение дороги в условиях плохой видимости (дождь, снег, туман и т.д.). Однако, в отличие от головного света, есть особенности.

Прежде всего, ПТФ должны иметь максимально четкую верхнюю светотеневую границу, а также пучок света должен быть строго внизу и оказываться максимально широким. Если эти условия не соблюдены, это может стать проблемой как для водителя ТС, так и для других участников дорожного движения, которые движутся по встречной полосе.

Еще отметим, что даже если в головных фарах стоит самая мощная лампа, особенности, назначение и место установки таких фар не позволяет эффективно освещать дорогу в туман или в дождь.

В свою очередь, качественные ПТФ отличаются меньшей мощностью, а сама оптика выполнена и установлена так, чтобы свет туманок буквально «пробивал» влагу и туман. Главный секрет в том, что обычно туман не касается земли, а противотуманные фары стоят максимально низко.

С одной стороны, туманки светят не так ярко и далеко, как головной свет, однако в условиях плохой видимости именно они освещают несколько метров дороги перед автомобилем. Главное, соблюдать правила установки ПТФ и настройки такой оптики.

В двух словах, существуют четкие нормы и стандарты, которых нужно обязательно придерживаться при установке. Дополнительные регулировки позволяют выставить туманки так, чтобы световой поток ложился на дорогу, не слепил водителя, не формировал «стену» в тумане перед автомобилем и т.п.

При этом важно понимать, что дешевые и некачественные ПТФ, а также неправильно установленные противотуманные фары ВАЗ или любого другого авто будут слепить встречные автомобили, однако не способны осветить дорогу в полной мере. По этой причине во время подбора туманок, в первую очередь, нужно уделять данной оптике особое внимание.

Какие противотуманки на ВАЗ 2110 лучше выбрать и почему

Начнем с того, что на рынке представлен не один вариант ПТФ ВАЗ 2110. При этом есть как решения хорошего качества, так и аналоги, которые хуже. Более того, продавцы предлагают противотуманки разной формы, с разными корпусами, лампами и т.д.

Прежде всего, при выборе следует обращать внимание на рассеиватель, так как он бывает стеклянным или пластиковым. Нужно помнить, что туманки стоят низко, на них попадает вода, часто по фаре бьют камни и т.д. Само собой, пластик в таких условиях быстро мутнеет и трескается.
Что касается формы корпуса, лучше приобрести штатные ПТФ в бампер ВАЗ-2110. Такие туманки без проблем ставятся в штатное место, что не потребует доработок. В данном случае речь идет о прямоугольных противотуманках со стандартным креплением.

Туманки Киржач могут быть представлены двумя вариантами: под лампу с цоколем Н3, а также Н1. На практике, версия под Н1 лампу позволяет получить более кучный и плотный световой поток. Недостаток в том, что ПТФ идут без лампы, которую нужно докупать отдельно.
Фары ОСВАР немного хуже по качеству корпуса, чем Киржач, имеют несъемный плафон, который вклеен на герметике. Заменить такой плафон сложнее. Однако стоит оптика на 25-30% дешевле продукта от Автосвет, поставляется сразу вместе с лампой. В целом, фары светят хорошо, немного уступая рассмотренному выше аналогу.
ПТФ Bosch выпускает завод в г. Рязань, оптика рассчитана на установку лампы Н3. Этот вариант самый дешевый, поставляются без ламп и светят достаточно посредственно и подойдут для редкого использования в условиях недостаточной видимости.

Еще добавим, что в ряде случаев качество света помогает улучшить замена ламп ПТФ на другие типы ламп (например, с H3 на H1). Это потребует доработок, при этом на кардинальные изменения рассчитывать все равно не стоит.

Также, кроме галогеновых ламп, можно оснастить ПТФ ксеноновой лампой и даже линзой. Так вот, качественные готовые решения достаточно дорогие, а дешевые не отличаются надежностью и большим сроком службы. Если переделывать туманки галогеновые под ксенон, также нужны доработки.

Получается, во всех случаях (как для установки ксенона в ПТФ, так и для монтажа изначально ксеноновых противотуманок) потребуется выполнить целый ряд монтажных работ.

Именно по этой причине требуется предельно точно устанавливать и настраивать такие фары, а максимальная цветовая температура ламп не должна быть выше 3000-4500 К.

Игнорирование данных правил приведет к тому, что ксеноновые ПТФ ВАЗ 2110 или нештатные туманки любого другого авто будут только слепить встречный транспорт. Также нужно быть готовым к тому, что такая оптика будет ухудшать видимость вместо того, чтобы освещать дорогу.

Еще добавим, что в продаже относительно недавно появились светодиодные ПТФ. Так вот, подобные изделия хорошего качества сегодня стоят дорого, а более доступные по цене решения «ходят» совсем недолго и светят откровенно плохо.

Причина — даже дорогие качественные светодиодные противотуманки отличаются сниженной эффективности по сравнению с галогеном или правильно подобранным ксеноном. Дело в том, что источник света (светодиод) обычно создает свет с температурой, в среднем, не ниже 6000 К.

Читать еще: Замена аккумулятора ситроен с4

Для головного света этого вполне достаточно, однако для ПТФ такое свечение не подойдет. При этом попытки понизить температуру приводят к тому, что диод попросту не способен нормально осветить дорогу в дождь или туман.

На деле, лучше сразу приобрести качественные противотуманки ВАЗ (например, Киржач) и реализовать правильную установку, а также подключение ПТФ. Такой подход позволит получить прогнозируемый хороший результат по доступной цене.

Что в итоге

Как видно, при всем многообразии оптики на рынке, решение подобрать противотуманные фары 2110 может оказаться более сложным, чем кажется изначально. Другими словами, выбирать противотуманки для «десятки» нужно обязательно с учетом всех плюсов и минусов представленных в продаже решений.

Нужно обращать внимание на корпус и отражатель, тип лампы, качество проводки, комплектацию, надежность крепления ПТФ и т.п. Еще следует принимать во внимание возможность гибкой регулировки.

Именно по этим причинам большинство автовладельцев отдают предпочтение штатным решениям, которые ставятся на автомобиль на заводе, но отсутствуют в конкретной комплектации.

Как правило, на машине уже есть штатные места для установки, может присутствовать часть проводки, в продаже имеются оригинальные кнопки для включения/выключения, сами ПТФ, лампы и т.д. В свою очередь, это в значительной степени упрощает выбор, монтаж и подключение противотуманок.

Подогрев лобового стекла: преимущества и недостатки ветрового стекла с подогревом. Как установить обогрев лобового стекла своим руками, рекомендации.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Зачем нужно регулировать фары автомобиля и периодически проверять качество регулировки. Как отрегулировать свет фар самому, схема регулировки фар.

Подключение розетки прицепа (розетки фаркопа): распиновка, розетка 7 пин. Как подключить розетку прицепа, что нужно учитывать при подключении. Рекомендации.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками. Тонкости и нюансы, на что обратить внимание при подключении.

Как заменить лампочки в передних фарах Лада Калина: замена ламп ближнего и дальнего света. Как поменять габариты на Калине, поворотники, стекло фары и фару.

Выбор противотуманных фар на ВАЗ-2110: какие лучше светят?

Езда без противотуманок в дождь, туман и снег превращается в настоящее мучение. Поэтому очень многие владельцы десяток, обделённых ПТФ с завода, подумывают об установке. Какие противотуманные фары лучше всего подходят для ВАЗ-2110, как сделать правильный выбор и не переплатить лишнего — во всем этом разберёмся прямо сейчас.

Что мы хотим от противотуманных фар?

Вначале несколько слов о том, что нам нужно от противотуманных фар и почему другой свет и установленный в другом месте на автомобиле будет только вредить как самому водителю, так и мешать встречным. Даже при самых ярких лампах, установленных в фарах головного света, и при самой лучшей оптике, их задача не меняется — осветить максимально возможное пространство пространства впереди и захватить как можно больше обочины.

В общих чертах это касается как ближнего, так и дальнего света, все дело в настройках. В условиях ограниченной видимости, связанных с повышенной влажностью (туман, снег или дождь), толку от фар головного света мало .

Чаще всего они только мешают, особенно лампы дальнего света — отражаясь от частичек влаги, мощный свет создаёт в буквальном смысле непробиваемую глазом стену.

Такой свет может выдать дешевая ПТФ: слепить она будет ужасно, а об свечении под туман даже речи не может быть.

Особенности ПТФ

Лучший выход в таких случаях — выключать дальний и потихоньку ехать на ближнем. Это если не установлены противотуманки.

Их особенность в том, что установлены они гораздо ниже фар головного света и именно поэтому запросто прошивают пелену тумана. А всё потому что даже самый густой туман практически никогда не касается уровня земли.

Правильно настроенные ПТФ никогда не создадут пелену света и их световой поток будет стелиться по асфальту, а не слепить самого же водителя. Этим и вызваны конструктивные особенности противотуманных фонарей, с которыми нам предстоит разобраться.

Какие противотуманки лучше на ВАЗ-2110

Внешне можно не заметить особой разницы между качественными фарами и «аналогами» неизвестного происхождения.

Сделать правильный выбор в этом случае очень тяжело, поскольку в продаже появилось огромное количество фар, разных по форме, по источнику света и цветовому спектру.

Немалое значение имеет и конструкция корпуса, а также материал его изготовления.

Также важно из какого материала изготовлен рассеиватель — стекло или поликарбонат. Поскольку ПТФ устанавливаются низко, хиленькие пластиковые корпуса долго не живут. А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель , то некачественный материал затрётся и вся работа ламп пойдёт насмарку.

Штатные и близкие к ним ПТФ

В бампер ВАЗ-2110 на штатное место без дополнительных доработок подходят прямоугольные противотуманки со штатным креплением. Их выпускают масса производителей, но, опять-таки, все эти фары разные как по качеству оптики, так и по источнику света.

Наиболее распространённые — два вида ПТФ отечественного производства ОСВАР и фары завода Автосвет из г. Киржач

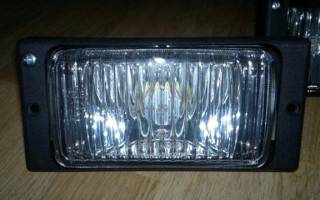

Противотуманная фара Киржач.

ПТФ от рязанского Bosch.

Другие производители и типы ламп

Конечно, многие пробуют устанавливать другие типы источников света и другие типы ламп. Все рассмотренные фары выше — с лампой галогенового типа. То есть это фактически та же лампа накаливания, но её нить работает в газовой среде (галогенов брома или йода).

Читать еще: Как открыть багажник форд мондео

Есть и альтернативные противотуманки.

Ксеноновые ПТФ

Сложные в установке и дорогие световые приборы.

Штатные ПТФ, переделанные под ксеноновые противотуманки.

Старые ксеноновые ПТФ работали на лампах D1 и D2, новые получили лампы D3 и D4 без применения паров ртути. Теоретически, КПД таких противотуманок и сила света выше, чем у галогенок. Однако не стоит забывать о специфике ПТФ — не вызывать отражения луча от водяной взвеси. А все недорогие ксеноновые фары требуют очень точной настройки светового пучка и не способны дать низкую горизонтальную полосу для борьбы с туманом.

К тому же максимальная цветовая температура для эффективности противотуманок — 3000-4500 К , в противном случае толку от них не будет и слепящий свет для встречных водителей обеспечен. Цены таких противотуманок не ниже 5-7 тысяч ( Hella Micro DE , к примеру). Все, что дешевле, применять бесполезно и даже опасно.

Светодиодные ПТФ

Толковые светодиодные ПТФ стоят очень дорого, а покупать дешевые бессмысленно.

Главный минус эффективных светодиодных противотуманок — огромная цена и невысокая эффективность.

Низкая эффективность объясняется тем, что обычный светодиод выдаёт яркий и приятный для человеческого глаза свет с температурой около 6000 К. Для головной оптики — это неплохо, но никак не для ПТФ. Однако, есть и исключения. К примеру, фары Osram LEDriving FOG 101 . Высокотехнологичный прибор со светодиодами патентованной фирменной разработки с температурой цвета около 3000 К, что как раз подходит для ПТФ.

Цена — не менее 16 000 рублей.

Выводы

Теперь каждый может выбрать правильную противотуманку для своей десятки, конечно, посоветовавшись с кошельком и здравым смыслом. Ровных и хорошо освещённых всем дорог!

Противотуманные фары – ВАЗ 2110: что купить и установить

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

К сожалению, многие автовладельцы не только не знают, как настроить противотуманные фары на ВАЗ 2110, но и как правильно их подобрать. Все дело в том, что только на часть автомобилей десятого семейства ПТФ (именно такая аббревиатура используется для противотуманок) изначально установлены на заводском конвейере.

Соответственно, автовладельцам у которых на машине нет заводских противотуманок, остается только 2 варианта:

Оставить все как есть, и эксплуатировать автомобиль по мере возможности;
Приобрести и установить ПТФ, существенно повысив функциональность и безопасность транспортного средства в условиях плохой видимости.

Именно о том, какие противотуманные фары для ВАЗ 2110 лучше всего приобрести, и пойдет речь в данной статье. Но вначале несколько слов о необходимости установки ПТФ на автомобиль.

Что нужно водителю

Любому, кто осуществляет управление транспортным средством для безопасного движения необходимо:

Максимальная видимость дорожной обстановки, включая темное время суток и при движении в тумане;
Отсутствие эффекта ослепления фарами участников дорожного движения.

Применительно к ПТФ оба правила актуальны, поскольку противотуманки:

позволяют увеличить видимость;
применяемый светофильтр и низкая установка относительно дорожного полотна максимально уменьшают эффект ослепления.

Что предлагает производитель

АвтоВАЗ

Изначально в серию запускалась платформа, у которой уже в базе должны были быть противотуманные фары в переднем бампере. Но в силу различных обстоятельств, среди которых отсутствие ритмичности поставок качественных ПТФ играло не последнюю роль, завод в Тольятти выпускал автомобили в разной комплектации.

И, тем не менее, на предприятии предпочитают классическую прямоугольную фару с рефлектором и специально подобранными стеклянными рассеивателями, выполняющими функции:

Устройства, распределяющими световой поток ;
Защищающими внутренние компоненты от влаги и пыли .

Богдан

Украинская сборка автомобилей ВАЗ 2110 осуществляется на предприятии «Богдан». Она организована для снижения розничной цены на украинском рынке и предлагает автомобили из ввозимых машино-комплектов.

Украинский автопроизводитель отдает предпочтение российским поставщикам:

Что предлагает рынок

Обратите внимание!
Как и в любой промышленной группе, на прилавках автомагазинов можно встретить достаточно изделий, продающихся под названием «противотуманные фары».
Их очень много, но не все они являются световыми приборами, соответствующими действующему ГОСТу.

Сегодня в свободной продаже представлены световые приборы двух типов:

Встраиваемая оптика в штатные места переднего бампера;
Противотуманная фара ВАЗ 2110, устанавливаемая на кронштейны.

Поэтому, выделим только основных 4 производителя, продукция которых заслуживает внимания:

Завод «Автосвет» из Владимирской области, который уже более 70 лет производит световые приборы для отечественной автомобильной промышленности. В среде автомобилистов противотуманные фары Киржач на ВАЗ 2110 давно зарекомендовали себя с самой лучшей стороны;

Справочно: свое название «Киржачи», фары получили благодаря географическому названию Киржачского района, в котором и расположены производственные цеха завода «Автосвет».

Предприятие «Аутомотив Лайтинг» из Рязани предлагает продукцию, выпускаемую по лицензии Bosch. По сути, это российское предприятие является подразделением немецкого и итальянского объединения, освоив технологию изготовления отражателей из синтетического материала со свободной поверхностью.

Справочно: изделия из Рязани имеют характерную черту – рассеиватели выполнены без корректирующей призматуры.

Предприятие «Луч», также расположенное в Рязани. Особенностью данного производства являются собственные разработки противотуманок под отечественные модели автомобилей.

Немецкий автопроизводитель Bosch. Данную марку изделий хорошо знают во многих странах мира. Для автомобилей десятого семейства выпускаемые ПТФ подходят идеально – не требуется ни переделок в бампере, ни в штатной проводке ВАЗ.

Справочно: имеется ввиду, что сами ПТФ будут установлены согласно требований ГОСТа, а именно – не ниже 25 см от дороги, и не выше головного света автомобиля.
Желательно и изготовление наклеек на фары, которое убережет их от летящих из под колес камней и дорожного мусора.

В заключение

Надеемся, что смогли обрисовать ситуацию с противотуманными фарами для отечественных авто из Тольятти. И вы оснастите свой автомобиль качественными ПТФ, проигнорировав безликие и безымянные изделия, навязываемые продавцами. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
