Как поменять опорный подшипник

Замена опорного подшипника передней стойки со снятием амортизатора и без

Передняя подвеска типа MacPherson благодаря своей простоте, технологичности и малым неподрессоренным массам быстро захватила большую часть автомобильного рынка, начиная с последней четверти 20-го века. Один из её конструктивных узлов, а именно верхний опорный подшипник, выглядит хорошим примером того, как самое важное преимущество схемы, в плане ресурса, можно превратить в одно из её слабых мест.

Более подробно, что это за узел, с какими неисправностями приходится сталкиваться автовладельцам и как их устранить читайте ниже.

Что такое опорный подшипник и опора передней стойки амортизатора

Основа свечной подвески типа MacPherson объединяет в себя амортизатор и пружину, то есть одна телескопическая свеча способна, как выполнять роль упругого элемента, так и гасить энергию колебаний кузова относительно дороги.

Другими словами, эту сборку называют «стойкой подвески» или «телескопической стойкой».

Снизу стойка крепится через шаровую опору к позиционирующему рычагу, а сверху установлена подшипниковая опора, позволяющая корпусу стойки с пружиной поворачиваться относительно собственной оси под воздействием тяги рулевого управления.

Верхняя опора включает в себя непосредственно подшипники качения, корпус, демпфирующие резиновые элементы и крепёжные шпильки.

С одной стороны, корпус жёстко соединён со стаканом кузова, а с другой к нему походят шток амортизатора и опорная чашка пружины. Между ними и происходит вращение.

Как уже упоминалось, уплотнение узла от дорожной грязи и влаги оставляет желать лучшего. По мере накопления всего этого в подшипнике, он интенсивно корродирует и начинает издавать звуки другого рода, напоминающие скрип и хруст.

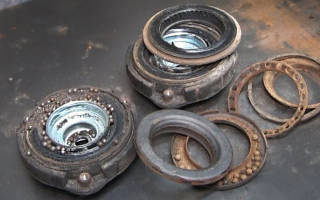

Если такую деталь разобрать, то картина будет характерной – полость между обоймами занята ржавыми обломками бывших шариков или роликов.

Диагностика передних стоек своими руками

Проверить подозрительный узел достаточно просто. На стоящем автомобиле одна рука кладётся на выступающий из стакана подвески шток амортизатора с гайкой, а второй производится интенсивное раскачивание кузова. Лучше даже такую операцию проводить вдвоём, поскольку усилия довольно значительные.

Рука на верхней чашке штока легко почувствует посторонние звуки и вибрации, которых у исправных деталей быть не должно.

Если помощник будет крутить руль из стороны в сторону, а ваши руки, находясь на чашке стойки или витке пружины, ощущать стук, скрежет (хруст), то дела с подшипниками плохи.

Если шток амортизатора у конкретного автомобиля не соединён с внутренней обоймой, то таким способом проверить деталь будет затруднительно.

Ориентироваться придётся только на звуки при движении и результаты частичной разборки подвески.

Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео

В качестве примера можно рассмотреть процесс снятия-установки детали со стойки переднеприводного автомобиля ВАЗ.

Замена с демонтажем стойки

Работать на снятой стойке проще, соответственно уменьшается вероятность ошибок. К тому же для начинающих особенно важна наглядность процесса.

1. Машина поднимается с нужной стороны домкратом и устанавливается на надёжную подставку. Работать только на домкрате категорически нежелательно. Снимается колесо.
2. От поворотного рычага стойки отсоединяется рулевая тяга, для чего гайка пальца расшплинтовывается, отворачивается на несколько оборотов, коническое соединение напрягается монтировкой и наносится резкий удар молотком сбоку проушины. Приём требует некоторой тренированности, но всегда можно воспользоваться съёмником.
3. Отсоединяются два нижних болта крепления поворотного кулака, причём один из них является регулировочным для установки угла развала, поэтому по окончании работ эту регулировку придётся проделать. Болты имеют свойство намертво закисать, поэтому может потребоваться проникающая смазка или даже горелка. После чего они комплектом меняются на новые.
4. Отвернув три гайки стакана под капотом можно извлечь стойку в сборе из-под автомобиля.
5. Для замены опоры надо сжать пружину. Применяются винтовые стяжки или в условиях автосервиса специальное гидравлическое приспособление. После сжатия опора освобождается, можно открутить гайку штока амортизатора, снять опору и заменить её на новую, проведя все операции в обратном порядке.

Удобнее всего пользоваться в работе ударными гайковёртами, электрическими или пневматическими. Действие обычными ключами может вызвать затруднения, хотя вполне возможно.

Замена без снятия стойки

Если нет желания проводить операции регулировки развала, и есть уверенность в своих силах по работе в условиях ограниченного доступа, то для замены опорника, стойку с машины можно и не снимать.

В этом случае гайку штока амортизатора лучше ослабить заранее, пока машина на колёсах и к гайке есть удобный доступ. Открутить её потом будет гораздо легче.

Рулевая тяга отсоединяется аналогично, а чтобы можно было отодвинуть амортизатор максимально вниз, надо открутить стойку стабилизатора. После отсоединения опоры от кузова становится возможным поставить на пружину стяжки и проделать все прочие операции, как описано выше.

Регулировочные болты при этом остаются на месте и углы подвески не изменяются.

Как отреставрировать старый подшипник и опору

Когда появляется возможность сэкономить тысячу-другую на покупке запчастей, то народное творчество не имеет границ. Когда-то давно это было действительно оправдано, поскольку запчасти возили под заказ, и было это долго и дорого.

Сейчас выбор есть на любой вкус и кошелёк, а детали часто продаются в часовой доступности.

Тем не менее, иногда выборочная замена деталей в опоре оправдана и сейчас. Машина может быть редкой и экзотической, а весь набор стоить неоправданно дорого. Тогда вполне возможно разобрать снятый опорный узел, более тщательно его продефектовать и заменить только действительно изношенные детали.

Чаще всего достаточно заменить только подшипник. Многие фирмы это позволяют, подшипник имеет свой каталожный номер и его можно купить отдельно. Или подобрать подходящие по типоразмеру, такое тоже возможно.

В результате отреставрированная опора будет служить долго и не хуже новой.

Замена опорного подшипника

Замена опорного подшипника представляет собой довольно сложный процесс и имеет свои нюансы, поэтому следует ознакомиться с его устройством и типами. Опорный подшипник представляет собой одну из самых важных частей каждого автомобиля. Именно он обеспечивает беспрепятственные повороты.

Замена опорного подшипника

Чтобы его проверить, достаточно приподнять машину и проворачивать колеса вручную. Это должно происходить плавно, без застревания, если имеется гидроусилитель, то следует запустить двигатель, затем прокрутить руль, а в это время второй помощник послушает в районе колеса.

Так как он состоит из нескольких элементов, то неисправностей может быть несколько видов:

• Повышенный хруст при поворотах.
• Закусывание и постукивания при маневрах.
• Разрушение всего опорного узла и вспомогательных элементов.

Подшипники могут быть двух типов по принципу действия:

Каждый из них имеет свои недостатки и преимущества. Устройства скольжения представляют собой две стальные обоймы, в которые впрессованы бронзовые втулки. Обязательным условием при использовании этого типа является постоянное наличие обильного количества смазки и чистота от грязи. Эти подшипники впервые стали устанавливать на автомобили NissanQashqai. Они позволили увеличить безотказный ресурс работы со среднего 100 тыс. км до 200.

Первый же тип, качения, является классическим и применяется во всех остальных автомобилях, в том числе и предыдущих моделях Nissan. Но их эффективный срок может быть от 30 тыс., как правило, автомобили марки Opel, SkodaOctavia, и до 100 тыс. км у Audi 100, ChevroletLacetti.

Срок службы опорных подшипников зависит от интенсивности езды и условий, в которых они работают.

Как правило, при постоянно повышенной влажности, езде по лужам приводит просто к вымыванию смазки, и попаданию вовнутрь песка. А это может привести не только к скрипам и стукам, но к разрушению всей обоймы.

Типы опорных подшипников

Опорные подшипники качения также могут быть нескольких типов по своему устройству. Исходя из него, можно судить о долговечности и выносливости:

1. С интегрированными кольцами как наружным, так и внутренним. Конструктивными особенностями этого типа является наличие крепежных отверстий прямо в обойме. Следовательно, для его установки не потребуется дополнительных прижимных планок и пластин. Еще одним плюсом этих подшипников является то, что они снабжены прокладками между кольцами, а это позволяет избегать каких-либо регулировок.
2. С отдельными наружными кольцами, обеспечивающие вращение внутренних. В них наружное кольцо может сниматься отдельно, а внутреннее соединено с корпусом. Этот тип применяется там, где требуется ненадежность, а точность перемещений. Проверить их довольно просто потому что при выходе из строя они часто разрушаются и создают характерный звук при поворотах.
3. С отделяемыми внутренними кольцами для обеспечения вращения наружного. Применяется там же, где и предыдущая модель.
4. Одиночно-разделенные. Принцип тот же, что и у предыдущих. Проверить этот тип можно такими же способами, как описано выше.

Замена

Замена опорного подшипника на всех автомобилях проходит практически одинаково и отличается только некоторыми конструктивными исполнениями самой машины. На марках, например, Golf 1,2, рулевой рычаг расположен снизу стойки, а на других, например, OpelCadet, ВАЗ 2110 и прочие, он расположен сверху стойки. Это говорит о таком же верхнем расположении рулевой рейки. Кроме того, отличия могут быть в ограниченности пространства, например, DaewooNexia.

Замена опорного подшипника

Как поменять опорный подшипник? Рассмотрим пример на автомобиле Форд Мондео, замена подшипника заключается в следующих действиях:

1. Для того чтобы начать работу потребуется установить авто на ручной тормоз и опереть на надежные подставки.
2. После обеспечения надежной установки машины необходимо снять оба колеса. Замена парных запчастей в ходовой части автомобиля следует полностью, потому что из-за выработки одной обязательно будет подвержена повышенному износу и вторая.
3. Обязательно перед началом раскручивания всех соединений следует предварительно их обработать WD-40 предварительно зачистив от грязи. Это значительно повысит срок службы всех элементов.
4. Далее, при помощи накидного ключа на 15 или 18 необходимо расслабить зажимную гайку стойки в стакане. На других марках автомобилей, возможно, потребуется головка на 22 и шестигранник на 6.
5. На следующем этапе замены потребуется открутить верхний наконечник стойки стабилизатора. Для этого потребуется накидной ключ и шестигранник.
6. Обязательно извлеките из хомутов на корпусе стойки тормозной шланг и проводку на датчик.
7. Далее, потребуется полностью выкрутить болт крепления стойки к поворотному рычагу.
8. Торцевым ключом на 13 нужно открутить болт крепления привода на ступице.
9. На следующем этапе понадобится помощь постороннего человека. Он должен надавливать на рычаг, а тем временем при помощи монтировки, вставив ее в разрез хомута крепления стойки, необходимо раздвинуть его половины в стороны. Приводной рычаг ступицы должен благополучно слезть со стойки. Замена подшипника на Мондео именно из-за этого этапа является причинной обращения многих в сервисные центры. При сборке учтите, что на ней имеется что-то вроде шплинта, который должен входить в разрез хомута.
10. Далее, нужно открутить три болта крепления стойки к стакану, они и удерживают опорный подшипник.
11. На этом этапе и начинается собственного сама его замена. Для этого потребуется стянуть пружину при помощи специального приспособления.
12. При помощи головки и шестигранника необходимо открутить зажимную гайку самого подшипника.
13. В разобранном состоянии он извлекается из корпуса опорного механизма при помощи отвертки.
14. При установке подшипника его поворотную часть необходимо повернуть относительно выступа на стационарной части на угол 60. Эта мера обязательна и является решающей при работе и распределении на него нагрузок. Проверить угол можно при помощи транспортира.
15. Произвести сборку всех агрегатов и механизмов в обратном порядке. Развал-схождение делать не придется, потому что приводной рычаг от ступицы не откручивался. После установки всех частей необходимо проверить подшипник на биения. Для этого на весу достаточно подергать стойку сильными рывками.

Замена опорных подшипников своими руками

Замена опорных подшипников, как и обслуживание ходовой части автомобиля в целом, не требует особых слесарных навыков и может быть выполнена своими руками. Рассмотрим, как заменить опорно-поворотные подшипники передних стоек без нарушения сход-развала.

Особенности конструкции

Опорный подшипник находится между верхней опорой чашки амортизатора и верхней опорой стойки. Главное предназначение – обеспечение подвижного соединения верхней опоры амортизационной стойки с кузовом автомобиля.

Собой узел представляет обычный шариковый подшипник. В некоторых вариантах конструкции подшипник может быть скреплен с пластиной, упирающейся в верхнее седло пружины. Именно такая конструкция используется на Opel Astra F, но принципиальную разницу в процесс замены это не вносит.

Инструмент

• накидные ключи, головки и шестигранники нужной размерности;
• шлицевая и крестовая отвертки;
• стяжки пружин;
• металлическая щетка для очистки болтов перед откручиванием, проникающая смазка (WD-40 либо ее аналоги).

Рулевой наконечник можно снять специальным съемником либо при помощи молотка. Также молоток и наставка нужного диаметра могут потребоваться, если наружный ШРУС прикипел на шлицах к ступице (о методах замены подшипников без снятия полуоси упомянуто на видео, но в большинстве случае действительно проще открутить ступичную гайку).

Учтите, что небольшие наборы универсальных головок, скорее всего, не покроют все ваши потребности. К примеру, при откручивании верхней гайки штока амортизатора сам шток нужно придерживать шестигранником. Для предотвращения проворачивания пальца стойки стабилизатора в нем может быть, к примеру, углубление под торкс, поэтому открутить и закрутить стабилизатор обычной головкой не выйдет – нужен накидной ключ. Также в некоторых автомобилях гайка крепления ШРУСа может быть не обычной – под шестигранник, а специальной многогранной формы. Обязательно уточните эти моменты перед ремонтом, чтобы в процессе разборки не обнаружилась недостача инструмента.

Размерность крепежей, а также требования к усилиям зажатия можно найти в руководстве по ремонту и эксплуатации вашего автомобиля. Если у вас нет слесарного опыта и отточенного мышечного чувства степени затяжки гаек, рекомендуем сборку осуществлять только при помощи динамометрического ключа. Разумеется, что свернуть резьбу ступичной гайки у вас не получится, но испортить резьбу крепления направляющих суппорта можно.

Демонтаж амортизационной стойки

На автомобилях, детали подвески которых давно не разъединялись, рекомендуем за день до ремонта очистить крепежи от грязи и залить проникающей смазкой либо тормозной жидкостью.

Описанная инструкция и видео будут посвящены замене опорных подшипников на примере Skoda Fabia.

1. Ослабьте ступичную гайку и болты крепления колеса. Поскольку усилие зажатия довольно велико, отвернуть ее в одиночку после поднятия автомобиля будет крайне сложно. Разве что вместе с опорными подшипниками вы меняете и тормозные диски, тогда можно себе позволить вставить отвертку в ребра жесткости диска, тем самым зафиксировав его в суппорте. Гайку можно открутить, если попросить кого-то сильно нажать на педаль тормоза. Разумеется, все эти варианты требуют больших трудозатрат, нежели ослабление гайки, когда автомобиль еще стоит на колесах и может быть зафиксирован противооткатными упорами, ручным тормозом.
2. Поднимите автомобиль и зафиксируйте на прочных упорах. Машина ни в коем случае не должна постоянно висеть на домкрате! Под колесами должны быть установлены противооткатные башмаки.
3. Снимите колесо.
4. Открутите гайку крепления стойки стабилизатора к телескопической стойке. Обязательно хорошо очистите углубление под торкс от грязи. Иначе, вставив по ошибке головку меньшего размера из-за набитых внутрь отложений, при откручивании гайки вы рискуете повредить внутренние грани.
5. Открутите крепежный болт кронштейна крепления тормозного шланга.
6. Откручиваем гайку рулевого наконечника. Если не вращать наконечник вокруг своей оси, развал-схождение после ремонта делать не придется. Для демонтажа наконечника воспользуйтесь съемником либо несколько раз ударьте молотком по поворотному рычагу стойки.
7. Открути болты под внутренний шестигранник, крепящие суппорт к поворотному кулаку.
8. Немного поверните суппорт и вытащите его из посадочного места вместе с тормозными колодками. Закрепите суппорт в подвешенном состоянии либо подложите под него что-то. Он ни в коем случае не должен висеть на тормозном шланге!
9. Снимите тормозной диск.
10. Отверните ступичную гайку.
11. Открутите болты крепления шаровой опоры. Если шаровая приклепана к рычагу, откручивать нужно верхний болт крепления, после чего ее лучше всего снять съемником. Если расстояние от конца болта до ШРУСа не позволяет открутить гайку, заклепки придется высверливать, после чего заменить на болты с гайками и шайбами.
12. Выбейте приводной вал со шлицов в ступице. На видео показан эффективный метод снятия при помощи перфоратора в режиме отбойного молотка.
13. Открутите верхние болты крепления опоры передней стойки. Делать это лучше с помощником, так как стойку кроме этих гаек уже ничего не держит.

Снятие опорно-поворотного подшипника

1. Немного стяните пружину стяжками. Пользуйтесь только качественными стяжками! Поскольку усилие для сжатия требуется большое, вылетевшая пружина может нанести серьезные увечья.
2. Удерживая шток шестигранником, ослабьте гайку крепления верхней опоры стойки.
3. Стяните пружину до освобождения опорного подшипника.

Особенности установки

Вам остается установить новый опорный подшипник и собрать амортизационную стойку в обратном к снятию порядке. Некоторые нюансы:

• гайку штока амортизатора можно закрутить лишь до начала прокручивания штока, так как после установки стойки на место полностью затянуть гайку, удерживая шток шестигранником, будет намного удобней;
• после разжимания пружина должна «сесть» в специальные посадочные места для последнего витка;
• гайку штока амортизатора не рекомендуется закручивать гайковертом;
• перед установкой направляющих суппорта обязательно смажьте их специальной консистентной смазкой;
• не забудьте зашплинтовать ступичную гайку, если в ручной шплинтовке есть необходимость;
• все резьбовые соединения, места конусной посадки рулевых наконечников, шаровой опоры, косточки стабилизатора смажьте графитовой смазкой. В будущем это значительно облегчит процесс разборки.

Особое внимание стоит проявить владельцам авто, у которых наклонные опоры стойки. При неправильной установке новый опорный подшипник будет закусывать. Для беспроблемного монтажа еще в процессе сборки проставьте краской либо нацарапайте метки на опоре стойки и на корпусе верхнего седла пружины.

Общие рекомендации

На видео мастер упоминает о необходимости профилактической замены подушек стойки на некоторых моделях автомобилей VAG-Group, что не относится к вариантам опор без вмонтированной резьбы.

Как показывает практика, опорные подшипники передних стоек имеют примерно равный ресурс. Поэтому если при диагностике подвески автомобиля вы обнаружили неисправность опорного подшипника, рекомендуем заменить сразу оба опорника. Ведь с большой долей вероятности можно предсказать скорый выход из строя пока что исправного элемента. Рекомендуем прочитать статью о диагностике ходовой части автомобиля, в которой вы найдете руководство по проверке опорных подшипников, опор стоек, амортизаторов, рулевых наконечников, шаровых опор, сайлентблоков, ступичного подшипника и т.д.

Замена опорного подшипника передней стойки

Потребность в замене опорных подшипников возникает у владельцев любого автомобиля. Рассмотрим данную процедуру на примере моделей ВАЗ, достаточно распространённых в России (Гранта, Приора, Калина).

Внешние проявления неисправности и первичная диагностика

Вывод о том, что требуется замена опорного подшипника, можно сделать при наличии следующих признаков:

• При работающих амортизаторах под капотом слышны стуки и щелчки в местах установки данных изделий;
• Когда автомобиль входит в поворот, под капотом раздаётся явственный треск;
• Возрастает люфт руля, ухудшается управляемость транспортным средством;
• На руле ощутимо сказываются неровности дорожного покрытия.

Обнаружив любой из них, рекомендуется обязательно провести простейшую диагностику, которая позволит подтвердить (или опровергнуть) факт выхода из строя опорного подшипника. Последовательность проверки:

– Автомобиль следует установить на ровной поверхности и открыть капот;

– Прижать ладонью верхнюю опору;

– Раскачать автомобиль в вертикальной плоскости до начала работы амортизаторов и опор стоек;

– Наличие стуков (слышны или ощущаются) свидетельствует о неисправности подшипника;

– При вращении руля помощником, прислушайтесь к работе узла (исправный не шумит).

Как поменять опорный подшипник

Для работы потребуется комплект инструментов. Включающий: набор накидных и рожковых ключей, головки с трещёткой, тиски, съёмник (для наконечников рулевых), ключ динамометрический (желательно), пассатижи, домкрат, молоток, стяжки для амортизационных пружин, смазка для «срыва» прикипевших резьбовых соединений.

Алгоритм работ следующий.

1. Транспортное средство выставляется на эстакаду или на яму. При их отсутствии, на ровную поверхность. Фиксируется для исключения несанкционированного смещения (упоры, ручник).
2. Ослабляются колёсные болты, авто вывешивается на домкрате.
3. Снимаем колесо, что позволяет работать с тормозным диском.
4. Демонтируем рулевую тягу и рычаг поворотный. Снимается фиксирующий шплинт, откручивается гайка.
5. Применяя съёмник, выпрессовываем наконечники из отверстия в рычаге (при отсутствии, выбиваем его молотком).
6. Тормозной шланг отсоединяется от передней стойки, затем убирается провод датчика указателя скорости.
7. Смазываем болты фиксации стойки к кулаку поворотному.
8. Откручиваем гайки.
9. Выбиваем болты через деревянную прокладку (для сохранности резьбы).
10. Освободив нижнюю часть, начинаем работать с верхней.
11. Выкручивается трёхточечное крепление к стакану кузова нашей передней стойки. Снимая крайнюю гайку, предварительно требуется придержать стойку либо заблаговременно опереть её на упор. Снимается узел в сборе (опора и амортизатор).
12. На освободившиеся пружины снятого модуля ставятся стяжки, сжимающие их.

Если работа идёт в гараже или на СТО, применяются станки, сжимающие пружины. Это ускоряет и упрощает работу.

1. Пружины сжимаются до момента освобождения передней опоры. Только затем можно скрутить гайку штока.
2. Снимается чашка опоры (её верхняя часть). Именно под ней расположен неисправный опорный подшипник, который удаляется из посадочного отверстия.

Затем выполняются работы по установке нового изделия.

Но, предварительно следует проверить фактическое состояние иных элементов данного модуля: пружин амортизатора, буфера хода, гофры, нижней чашки, отбойника. Если требуется, они также меняются.

1. Начиная сборку, следует проконтролировать, чтобы пружины амортизатора своими концами упирались в выступы, имеющиеся для этого у чашек.
2. На верхнюю ставится прокладка (резина), затем новый ОП (подшипник следует устанавливать вверх маркировкой).
3. Поверх подшипника ставится верхняя часть (крышка опоры).
4. Закручивается гайка, фиксирующая шток амортизатора.
5. Освобождаются от стяжек пружины, подтягивается гайка штока.
6. Устанавливаем модуль на место. Завершаем сборку.

Замена опорного подшипника передней стойки

Потребность в замене опорных подшипников возникает у владельцев любого автомобиля. Рассмотрим данную процедуру на примере моделей ВАЗ, достаточно распространённых в России (Гранта, Приора, Калина).

Внешние проявления неисправности и первичная диагностика

Вывод о том, что требуется замена опорного подшипника, можно сделать при наличии следующих признаков:

• При работающих амортизаторах под капотом слышны стуки и щелчки в местах установки данных изделий;
• Когда автомобиль входит в поворот, под капотом раздаётся явственный треск;
• Возрастает люфт руля, ухудшается управляемость транспортным средством;
• На руле ощутимо сказываются неровности дорожного покрытия.

Обнаружив любой из них, рекомендуется обязательно провести простейшую диагностику, которая позволит подтвердить (или опровергнуть) факт выхода из строя опорного подшипника. Последовательность проверки:

– Автомобиль следует установить на ровной поверхности и открыть капот;

– Прижать ладонью верхнюю опору;

– Раскачать автомобиль в вертикальной плоскости до начала работы амортизаторов и опор стоек;

– Наличие стуков (слышны или ощущаются) свидетельствует о неисправности подшипника;

– При вращении руля помощником, прислушайтесь к работе узла (исправный не шумит).

Как поменять опорный подшипник

Для работы потребуется комплект инструментов. Включающий: набор накидных и рожковых ключей, головки с трещёткой, тиски, съёмник (для наконечников рулевых), ключ динамометрический (желательно), пассатижи, домкрат, молоток, стяжки для амортизационных пружин, смазка для «срыва» прикипевших резьбовых соединений.

Алгоритм работ следующий.

1. Транспортное средство выставляется на эстакаду или на яму. При их отсутствии, на ровную поверхность. Фиксируется для исключения несанкционированного смещения (упоры, ручник).
2. Ослабляются колёсные болты, авто вывешивается на домкрате.
3. Снимаем колесо, что позволяет работать с тормозным диском.
4. Демонтируем рулевую тягу и рычаг поворотный. Снимается фиксирующий шплинт, откручивается гайка.
5. Применяя съёмник, выпрессовываем наконечники из отверстия в рычаге (при отсутствии, выбиваем его молотком).
6. Тормозной шланг отсоединяется от передней стойки, затем убирается провод датчика указателя скорости.
7. Смазываем болты фиксации стойки к кулаку поворотному.
8. Откручиваем гайки.
9. Выбиваем болты через деревянную прокладку (для сохранности резьбы).
10. Освободив нижнюю часть, начинаем работать с верхней.
11. Выкручивается трёхточечное крепление к стакану кузова нашей передней стойки. Снимая крайнюю гайку, предварительно требуется придержать стойку либо заблаговременно опереть её на упор. Снимается узел в сборе (опора и амортизатор).
12. На освободившиеся пружины снятого модуля ставятся стяжки, сжимающие их.

Если работа идёт в гараже или на СТО, применяются станки, сжимающие пружины. Это ускоряет и упрощает работу.

1. Пружины сжимаются до момента освобождения передней опоры. Только затем можно скрутить гайку штока.
2. Снимается чашка опоры (её верхняя часть). Именно под ней расположен неисправный опорный подшипник, который удаляется из посадочного отверстия.

Затем выполняются работы по установке нового изделия.

Но, предварительно следует проверить фактическое состояние иных элементов данного модуля: пружин амортизатора, буфера хода, гофры, нижней чашки, отбойника. Если требуется, они также меняются.

1. Начиная сборку, следует проконтролировать, чтобы пружины амортизатора своими концами упирались в выступы, имеющиеся для этого у чашек.
2. На верхнюю ставится прокладка (резина), затем новый ОП (подшипник следует устанавливать вверх маркировкой).
3. Поверх подшипника ставится верхняя часть (крышка опоры).
4. Закручивается гайка, фиксирующая шток амортизатора.
5. Освобождаются от стяжек пружины, подтягивается гайка штока.
6. Устанавливаем модуль на место. Завершаем сборку.
