Замена генератора ваз 2112 16 клапанов

Ваз 2112: замена генератора своими силами

Генератор Ваз 2112

Как известно, генератор на автомобиле предназначен выполнять важнейшие функции. В Ваз 2112 замена генератора – обычный и распространенный процесс, с которым можно справиться и своими руками.
Замена генератора Ваз 2112 – интересный и увлекательный тур по системе автомобиля, способный дать новичку ценный багаж знаний.

Для чего нужен генератор

Как известно, генератор – это устройство автомобиля, которое обеспечивает электричеством различные элементы, преобразуя механическую энергию в ток. Это своеобразный источник энергоснабжения, который частенько заменяет стабильное центральное питание.
Другими словами, автомобильный генератор заряжает АКБ при работающем моторе.

Основная информация о генераторе

Размещен генератор на Ваз 2112, как правило, в передней части двигателя.
Приводится в работу коленчатым валом.

Как правило, различают две разновидностей генератора, два его типа. Традиционный генератор и компактный.
Эти типы различаются друг от друга компоновкой вентилятора, устройством корпуса, шкивом и многим другим.
Но общие детали у них неизменны:

ротор;
статор;
щеточный узел;
регулятор напряжения;
выпрямительный блок.

Примечание. Все вышеперечисленные элементы помещены в закрытый корпус.

Рассмотрим в отдельности каждый элемент генератора.

Ротор

Эта деталь предназначена для того чтобы создавать вращающееся магнитное поле:

На валу ротора имеется обмотка возбуждения, которая специально помещена в две полюсные половины.

Примечание. Каждая из этих полюсных половинок имеет 6 выступов.

На валу ротора имеется два контактных кольца, через которые и осуществляется питание обмотки возбуждения.

Примечание. Как правило, кольца эти бывают сделаны из меди, а иногда и из стали или латуни.

Статор

Этот элемент служит для того чтобы создавать переменный электрический ток:

Статор объединяет обмотку и металлический сердечник, который состоит из стальных пластин.

Примечание. В сердечнике бывает выполнено 36 пазов, куда укладываются три обмотки. Вместе они образуют трехфазное соединение. Корпус

Корпус генератора – это элемент, который представляет собой две крышки. Передняя крышка размещена со стороны приводного шкива генератора, а задняя – со стороны контактных колец.

Щеточный узел

Благодаря этому узлу обеспечивается подача тока на контактные кольца. Две графитные щетки, пружины и щеткодержатель – вот и все то, из чего состоит щеточный узел.

Выпрямительный блок

Этот элемент преобразует синусоидальное напряжение в напряжение постоянного тока. Состоит выпрямительный блок из пластин-теплоотводов и диодов.

Регулятор напряжения

Предназначен для поддержания напряжения в генераторе.
На сегодняшний день известны несколько конструкций этих самых элементов:

регуляторы напряжения в гибридном исполнении;
регуляторы напряжения в интегральном исполнении.

Замена и ремонт генератора

Замена генератора Ваз 21124

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега.
Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Заменить генератор Ваз 2112

Снять генератор своими силами не составит никакого труда.
Рассмотрим алгоритм действий:

В первую очередь, следует отсоединить минусовой провод от АКБ.
Берем ключи на 10 и 13.
Находим провод, который идет на генератор и отсоединяем его.
Гайку крепления провода к выводу на плюс, также отворачиваем.
Снимаем провод вывода.
Теперь надо снять натяжную планку генератора.

Ваз 2112 как снять генератор

Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
Болт крепления демонтируем.
Генератор снимаем с Ваз 2112.
Проводим замену.

Примечание. После того, как генератор снят, обычно проводится его разбор, для определения причины поломки.

Разбор генератора

Ваз 2112 снятие генератора

3 пружинных фиксатора отжимаются.
Снимается защитный кожух диодного моста генератора.
Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
Колодку с проводом также отсоединяем от вывода реле-регулятора.
Снимаем его.

Ваз 2112 снять генератор

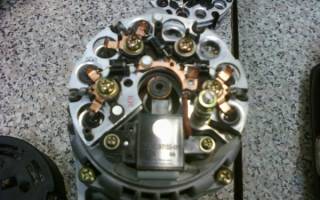

Теперь надо снять выпрямительный блок или как его еще называют, диодный мост. Вооружаемся накидным ключом на 8, фигурной отверткой и ключом на 10.
Отворачиваем три болта, соединяющих выводы обмоток статора с диодным мостом.
Провода выводов обмотки статора отгибаем в сторону.
Винт крепления конденсатора отворачиваем, используя фигурную отвертку.
Снимаем выпрямительный блок и конденсатор(см.Меняем конденсатор (генератор ваз)).
Теперь выворачиваем две гайки контактного болта, для этого используя ключ на 10.
Снимаем втулки.
Демонтируем главный болт выпрямительного блока.

Обычно на данном этапе удается найти причину поломки. Если нет, то разбор продолжается дальше, вплоть до снятия подшипников.
Инструкция, представленная выше, дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучить фото и видео – материалы, как наглядные пособия.
Цена такого ремонта естественно не будет высокой, ведь все работы выполняются самостоятельно.

Замена генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Генератор – очень важная вещь без которой ездить на автомобиле будет просто невозможно (Это если аккумулятор сел, если же ещё нет, то можно и на нём по ездить), благодаря нему (Генератору) аккумуляторная батарея и вся бортовая сеть у автомобиля питается током когда двигатель заведён, за счёт этого на заведённом движке можно случать долго музыку, включать на сколько угодно печку и т.д., (Вить аккумулятор то не садиться), но если генератор вдруг выйдет из строя, то машина будет ехать на одном аккумуляторе, долго она так не проедет (Смотря что включено, если музыка, а так же свет и другие приборы, то аккумулятор очень быстро сядет) и поэтому в конечном итоге когда аккумулятор разрядится, автомобиль встанет и больше не куда не поедет (Вить система зажигания питается электричеством, а если электричество не одна деталь в двигатель не будет подавать, то просто искры на свечах зажигания не будет, в связи с этим смесь не будет загораться, благодаря чему автомобиль вы больше не заведёте или если он был заведён, то сразу же заглохнет).

Читать еще: Как прозвонить генератор ваз 2107

Примечание!
Для замены генератора на новый, потребуется смотровая яма или же при помощи домкрата можно поднять автомобиль, снять колесо и таким образом работать, из инструментов же вам пригодятся: Гаечные ключи, если есть накидными так же запаситесь, ну и перчатками конечно, чтобы руки при работе не испачкать!

Краткое содержание:

Где находится генератор?
В передне приводных автомобилях он расположен очень удобно, в отличии от классики где из-за продольного расположения двигателя, к генератору подобраться бывает чутка сложно, но всё же в обоих автомобилях снять его не составит труда, просто понадобится время, силы и терпение и ещё WD-40 запаситесь на всякий случай, вернёмся ближе к теме, более подробно увидеть где генератор установлен, смотрите на фотографии которая расположена чуть ниже:

Когда нужно менять генератор?
Менять или не менять это всё на ваше усмотрение, данная деталь довольно долгое время живет если она не подвергается воздействию на неё воды или чего ни будь подобного, но всё же основная проблема которая говорит что генератор пора снимать, это конечно же слабый ток который генератор из-за изношенности еле еле может подавать в бортовую сеть автомобиля (Фары тускло горят, при включении дополнительного оборудования фары или ещё что то начинает гореть ещё хуже, к примеру включили печку, она дует хорошо, включили фары, начала хуже дуть, включили щётки чтобы лобовое стекло протереть, а печка ещё хуже дует, это и говорит о том что слабый ток в бортовой сети который даёт один только аккумулятор), ещё генератор может не ровный ток давать (То есть он скачет, из-за этого свет фар может то тускнеть, то бить сильнее и так далее) или даже не давать его вообще, вот такого вот подобного рода проблемы будут проявляться если генератор у автомобиля будет неисправен, но его не всегда нужно менять, если к примеру щётки вышли из строя, то их можно заменить (Они стоят копейки) и эксплуатировать генератор дальше, более подробно как отремонтировать генератор, как проверить на исправность его щётки, диагностический мост и многое другое, читайте в статье: «Подробный ремонт генератора на передне приводном автомобиле».

Примечание!
Самое главное когда генератор выходит из строя и перестаёт подавать нормальное напряжение в бортовую сеть, на приборной панели загорается лампа того что системы у автомобиля (Печка, фары и т.д.) питаются лишь от одной аккумуляторной батареи (На фото эта лампа стрелкой указана, при заведении движка она обязательно должна будет погаснуть), поэтому если вы увидели эту лампу и она не пропадает при работе двигателя, сразу можете уже грешить на генератор, но в начале его предохранитель проверьте (Не сгорел ли он)!

Как заменить генератор на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед началом, скиньте клемму минус с автомобиля, делается это при помощи гаечного ключа как правило размером «на 10», более подробно как скинуть клемму, читайте в статье: «Замена аккумулятора на автомобиле», в этой статье пункт 1 прочтите!

Снятие:
1) В начале заехать на яму будет нужно или же поднять высоко правую переднюю часть и снять правое колесо с автомобиля (Смотрите по ходу движения авто), если вы не умеете правильно снимать колёса с автомобиля, в таком случае прочтите статью: «Замена колеса на ВАЗ», после проделанной работы отверните гайки и винты которые крепят защиту картера и пыльник к автомобиля, затем снимите защиту (Если она у вас есть) и снимите пыльник и перебирайтесь в подкапотное пространство автомобиля, а находясь там, отсоедините разъём провода от клеммы (Данный разъём указан жёлтой стрелкой), выкрутите гайку крепящую две клеммы (см. маленькое фото, она указана синей стрелкой) и скиньте клеммы, ну и самое главное, чтобы подобраться к гайки которая клеммы «+» крепит (Данная гайка указана синей стрелкой), отвести резиновый чехол (Указан красной стрелкой) в сторонку не забудьте и обратно (Когда генератор устанавливать будете) его установить на своё место не забудьте.

2) Как только все контакты будут отсоединены, открутите полностью регулировочный болт который указан синей стрелкой и его выньте, а так же гайку которая указан красной стрелкой отверните и выньте её болт из генератора (Его выбить можно при помощи молотка, или же рукой попробовать снять), после проделанных операций залезьте под автомобиль и выверните гайку болта (Место где гайка должна находится, указано жёлтой стрелкой) и извлеките сам болт который указан зелёной стрелкой из отверстия, после чего приподняв генератор, снимите с его шкива ремень и тем самым полностью с автомобиля генератор снимите.

Читать еще: Киа рио замена ремня генератора

Примечание!
На разных автомобилях генератор крепится по разному, где то на верху два болта идёт как на фото выше показано, на каких то автомобилях всего лишь один регулировочный болт на верху присутствует и один нижний, но всё же разобраться в этих болтах очень легко, вы просто взгляните на генератор и сразу же разберётесь какие болты его крепят!

Установка:
Новый генератор ставится в обратном порядке, после его установки ремень генератора на шкив оденьте и отрегулируйте ремень, делается это при помощи регулировочного болта, более подробно читайте в статье под названием: «Замена ремня генератора на автомобиле».

Дополнительный видео-ролик:
Увидеть подробный ролик про то как заменяется генератор на автомобиле, вы можете чуть ниже:

Как снять генератор на 16-ти клапанной ВАЗ-2112: два случая (+видео)

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью. Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены. Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на видео:

Изучаем каталог запчастей

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

Две разные конструкции привода

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
2110-8114096-10, -13 – ремень привода кондиционера (после 09.2001);
2110-1041056 или2110-8114060 – натяжной ролик;
2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»).

Два первые шага

Первые действия с крепежом

Верхний винт и нижняя гайка

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Важный элемент в механизме привода

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Как разобрать генератор на ваз 2112

Как снять генератор на 16-ти клапанной ВАЗ-2112: два случая (+видео)

Все шаги из второй главы у нас показаны на видео:

Изучаем каталог запчастей

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
2110-8114096-10, -13 – ремень привода кондиционера (после 09.2001);
2110-1041056 или 2110-8114060 – натяжной ролик;
2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

Снятие генератора с коротким ремнём

Читать еще: Как повысить напряжение генератора ваз 2110

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень.

Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»).

На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Видео с последовательностью разборки генератора

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как снять генератор ваз 2110

Генератор вырабатывает электроэнергию, используя механическую энергию автомобильного двигателя. Выполняет роль миниатюрной электростанции, обеспечивающей питание постоянно растущего числа потребителей.

Автопроизводители стремятся повысить комфортность использования автомобиля, устанавливают дополнительные приборы, органы управления, контроля.

Статья посвящена вопросам:

как снять генератор ваз 2110,
как заменить,
как сменить диодный мост ваз 2110 без снятия генератора.

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Расположение, демонтаж генератора ваз 2110

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.

Расположение генератора ваз 2110

Возможны два варианта:

работать, установив автомобиль на смотровую яму,
воспользоваться домкратом.

Третий вариант – неисправность застала в дороге. Запасной генератор имеется, поднять авто нечем. Ремонт выполняется долго, на ощупь, вслепую.

Установить автомобиль на ручной тормоз.
Поднять переднюю правую сторону домкратом.
Ослабить крепление, снять минусовую клемму аккумуляторной батареи.
Стянуть резиновый защитный колпачок, открутить ключом М10, снять гайку, гровер шайбу с клеммы В+. Подойдет рожковый ключ. Вороток с трещоткой, головкой ускорят, упростят процесс.- Отсоединить провод с разъемом.
Выкрутить, вытащить регулировочный болт натяжения ремня генератора.
Уменьшить натяжение ремня, придвинуть генератор ближе к двигателю.
Отвернуть гайки верхнего, нижнего крепежных болтов. Вынуть втулку.
Выбить нижний болт, удалить верхний с планкой.
Придерживая одной рукой генератор, другой сбросить ремень со шкива, освободить, вынуть прибор.
Исправное устройство устанавливается в обратном порядке. Проверить надежность контактов, избегая искрения.
Отрегулировать натяжение ремня: свист свидетельствует о слабом, гул подшипника генератора – о чрезмерном натяжении.

Замена деталей генератора ваз 2110

Случаются ситуации выхода из строя электронных компонентов генераторной установки ваз 2110. Замена может быть произведена без полного демонтажа генератора, прямо на автомашине. Регулятор напряжения, диодный выпрямитель располагаются под задней крышкой генератора. На ремонтном столе производить подобный ремонт значительно удобнее.

В полевых условиях необходимо:

обесточить генератор (отключить отрицательный аккумуляторный провод, провода с обратной стороны прибора);
снять пластиковую крышку тыльной стороны устройства, получив доступ к электронике;
открутить, убрать реле – регулятор,
обратить внимание, запомнить расположение крепежных элементов (винты, шайбы изоляционные, металлические), заворачивать, строго соблюдая порядок размещения, исключая короткое замыкание,
заменить обойму с диодами, собрать обратно, затянуть контакты.
