Ремонт переднего моста уаз 469

Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками. Если хочется это сделать

Любой автомобилист может выполнить ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками. Эта работа несложная. Конструктивно обе этих модели схожи. Особенно это касается подвески. Рамная конструкция подразумевает простоту демонтажа переднего моста и высокую надежность автомобиля. Имеются некоторые различия в рессорной и пружинной подвеске. Но эти особенности не сильно влияют на сложность работы.

Для ремонта практически не понадобятся никакие особые инструменты. Все работы производятся минимальным набором инструментов, имеющихся у каждого водителя.

Содержание

Регулярная работа

Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками несложен. Чаще всего при эксплуатации приходится производить различные профилактические работы. Как правило, они не требуют снятия и разбора моста. В перечень действий по уходу входит:

Проверяются шкворни на предмет наличия зазоров;
Резьбовые соединения надо периодически подтягивать;
Проверяется схождение;

Выполняются предписания таблиц смазывания деталей.

Обязательно нужно визуально осматривать основные узлы. Особое внимание уделяется исправности крепящих болтов. Также должны быть надежно укреплены все застопоривающие элементы. Проверяйте угол максимального поворота колес. Он не должен превышать 28 градусов. При показателях, отличающихся от указанных, нужно произвести регулировку. Также всегда проверяйте правильность затяжки и функционирования шкворней. Несвоевременное устранение мелких неисправностей может привести к необходимости капитального ремонта переднего моста.

Снятие

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти работы выполняются идентично. Имеются лишь небольшие различия. При выполнении ремонтных действий нужно быть предельно аккуратным. Снятие моста заключается в серии несложных действий:

Начинать следует с обеспечения неподвижности автомобиля. Для этого устанавливаются противооткатные тормозные колодки;
Далее на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В данном случае отключаются шланги от патрубков;

Перед машины домкратят за раму, мост выкатывают.

Некоторые автомобили УАЗ 469 укомплектовываются пружинами. В таком случае предпоследний пункт будет выглядеть немного по-другому. Предпоследним действием снимается стабилизатор поперечной устойчивости, путем отсоединения от рычагов подвески, расположенных по продольной. Рычаги и поперечная тяга откручиваются от кронштейна.

Разбор

При проведении ремонта необходимо выставить узел на стенд. Это облегчит задачу по разборке. После этого снимают колеса. Далее приступают к разборке:

Демонтируют сошку. Скручивается гайка, крепящая палец тяги и рычаг поворотного кулака;
Далее выкручивают болты, крепящие тормозные барабаны. Заодно снимают муфты, использующиеся для колесного отключения;
Переходят к разборке ступицы. Начинают эту работу с выпрямления краев запирающий шайбы. Далее скручивается гайка с контргайкой, это позволяет снять шайбу сразу с внутренним кольцом и роликовыми подшипниками ступицы. После снимается остальная часть ступицы (см. статью “Как снять ступицу переднего колеса”);
Снять тормозной щит, делается это с выкручиванием болтов. Следует снять цапфы с шарнирами кулака;
Разбирается тяга рулевой трапеции, для этого понадобится открутить гайки крепления трапеции;
Для снятия шаровой опоры раскручивают болты ее крепления к полуоси. Демонтировать опоры-ограничители. Производят выпрессовку опор;
Снять прокладки, использующиеся для регулировки с кулака и рычаг. Далее отвинчивают гайки, крепящие верхнюю накладку шкворня. Также поступают с нижней. Снять сальник шаровой опоры. После выпрессовывают шкворни. Разборка завершена.

Ремонт. После разборки все запчасти промываются в бензине и смазываются. Неисправные заменяют новыми. Сборка происходит с точностью до наоборот, при этом нужно уточнить некоторые нюансы процесса.

Заменяя шкворневые втулки конкретно в шаровой опоре, нужно по окончании прессовки закрутить их до 25 мм. Необходимо положить внутрь смазку. Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками не так уж и сложен, но нужна аккуратность. Например, устанавливая сальник шаровой, кольцо для него обязательно пропитывают горячим маслом. После сборки, проверяется работоспособность моста с помощью стенда.

Ремонт мостов на уаз 469

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

Изношен дифференциал, погнут картер редуктора
Критический износ главной передачи в редукторе
Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
Появление больших зазоров в шкворневых соединениях
Износ подшипников, в результате чего требуется их регулировказамена
Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) — скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат — полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) — дабы избавиться от проблемы постоянного их вылетания.

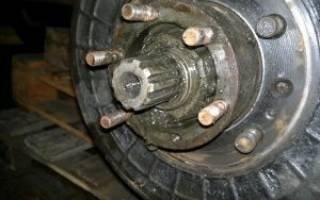

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке — недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

Читать еще: Где находится катушка зажигания

Посадочное место под втулку

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится — пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.

Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.

В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.

Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

УАЗ 469 (2 части) Ремонт переднего моста – Часть 1

Опубликовано 27 Августа 2016

Ура!! Спасибо ))) Лайк Лайк Лайк !

Спасибо Вам за ваш труд, спасибо огромное, Вы настоящий мастер.

И откуда такие дибильные мастера берутся,додумались выкинуть шарики и шайбы.Отличный пример Василий как делать не надо. Не забываем благодарить мастера рублем, информация есть о кошельках. Надеюсь мой скромный вклад пришёл,а то терминал деньги принял и ругнулся.

Василий вы же обещали первым видео которое больше лайков наберет. Больше всего набрало о ремонте Двигателя Камаз=)

Супер. Жду Раздатка (Y)

спасибо за видео

а двигатель камаза.там же большинство лайков.как так

Спасибо за видео! Но, по поводу привареного центрального шарика не соглашусь с тем,что прошлый мастер баран.Иногда такие вещи приходится делать из-за элементарного безденежья,если всё правильно отрегулировать,то и такая конструкция будет работать.Я, лично,ездил так два года,а что было делать?Все со мной согласятся,что новый шруз не дешовое удовольствие.Василий,если у вас есть метод реставрации шарниров,то уделите этому моменту время,пожайлуста.СЛАВА УКРАИНЕ.

я конечно далек от таких машин и таких ремонтов . но смотрю и подписался. очень информативно. спасибо

Спасибо большое вам за ваш труд! Очень информативные и полезные видео снимаете. Успехов вам в работе!

в шопке нет втулок я себе сам поставил

здравствуйте а что делать если шкворень в поворотном кулаке чуть прослаблен менять или что то можно сделать

Василий именно то, что мне нужно,про шкворня поподробней, как собрать и отрегулировать.

На заводе забыли шарики поставить)

Спасибо огромное Василий. Как раз закончил регулировку редуктора и самое время собирать поворотные кулаки. Очень вовремя. Побольше Вам здоровья, сил, и возможности заниматься своим делом. Боюсь даже называть Ваши старания “видеороликами”. Для меня лично это видео уроки. Ещё раз огромное спасибо.

С нетерпением жду продолжения.

Мне тоже край передок переберать а то чувствую скоро с ним произойдёт беда жду продолжения.

УАЗ 469 – Ремонт переднего моста – Часть 1 вышла, ждем когда выйдет часть 2, с большим нетерпением

Василий а всё таки когда выйдет вторая часть “Ремонта переднего моста”?

Спасибо Василий за видео!! Летом предстоит полный кап.ремонт и Ваши видео очень поучительны и полезны. В “букварь” не полезу,все доходчиво и понятно)

Добрый день. Я тут чертеж переднего моста смотрел и увидел, что втулки, в которую входит полуось со стороны чулка на чертеже НЕТ. Там только манжета, а втулка имеется только со стороны ступицы. Это собственно и правильно, так как иначе шарнир не сможет самоцентрироваться.

А мосты спайсер от патриота/хантера у вас бывают ? Будет ли их ремонт ?

Спасибо Вам за подробное объяснение. По больше бы таких видео и обо всем

Пожалуйста продолжайте про уаз 469.

здраствуйте Василий ! а будет ли у вас видео о регулировке кпп азлк 2141

Василий здраствуйте подскажите пожалуйста на заднем мосту прокручивается шайба на которой сидит сальник что делать ?

на 12-й минуте, кувалдой по ПК – изверг!

Очень познавательно, а как быть с шестишариковым “корпусным” шрусом ?

какой диаметр шариков?

Василий добрый день! Скажите пожалуйста,при включении переднего моста с кабины, и при повороте на право на ходу , со ступицы доноситься какой _то звук типа хруста,мне говорят поменять хаб,но я думаю что это не он как вы считаете?

Скажите Василий это получается надо снимать передний мост ?или так можно разобрать ?

спасибо Василий за совет ,но я сегодня снял передний хаб,у у меня там полуось вся болтается,по ходу внутри там ни шаров ничего живого к сожалению нет,теперь думаю заменить вообще полностью мост.

Блин, столько нюансов, как это можно всё знать??

расскажите пожалуйста как регулировать шрус бирфилд

Низкий поклон вам ,это ж сколько терпения нужно, что б объяснить всё вдумчиво и показать понятно. Спасибо МАСТЕР

Спасибо,))))) Вы очень хорошо и по пальцам обьясняете все. дай вам бог здоровья и сил радовать нас вашими видеорепортажами. )))

втулка в поворотный кулак не устанавливается с учетом того, что если появится люфт в шкворнях, этот зазор в шаровой опоре будет компенсировать изгиб шруса

Надо руки отрезать тому кто шарики выкинул. Вопрос: какой шруз наилудший и надежный для уаз мосты колхозники?

С прошедшими Вас праздниками.Доброго дня.У меня вопрос,можно у Вас приобрести бу УАЗовский кулак если да то как с Вами связаться?

Здравствуйте Василий, от чего могут заваливатся колеса на колхозном мосту, ШОПК вроде не гнуты, прикручены нормально, все на месте, как это можно устранить, одно колесо больше завалено внутрь, другое чуть меньше.

Василий здравствуйте . Вы сможите сделать дефектовку и регулировку переднего левого и правого кулака . Я из Самары .

Василь,скажiть,мiст цей вiдрiзняеться вiд моста Газ 69? Дякую.

на своем уазе шкворни менял, но после этого видео, думаю нужно разобрать снова

я скачал Ваши видео. дай Бог Вам здоровья.

Спасибо вам большое, почти такая-же хрень была!)

молодец. это огромный труд. все хорошо рассказал.

Еще хочу предложить Вам для создания уроков, на мой взгляд, не очень раскрытые темы, замены УАЗовских главных передач на Волговские и ремонта карданов.

Большой хруст в передке при выворотах на УАЗ-452. Назрел ремонт ПМ УАЗа. Советуют ставить ШРУСы нового образца, но есть возможность купить старую СССРовскую начинку. Что лучше и надежней, цена не в счет. Боюсь с новыми ШРУСами нарваться на китайский металлолом. Уже печальный опыт с деталями из поднебесной был.

Здравствуйте Василий! Посмотрев ваши видеозаписи обращаюсь к Вам как к опытному Мастеру. Такая проблема:У меня УАЗ-452 (колхозные мосты). Обнаружив поломку в соединении шаровой опоры поворотного кулака к длинному чулку, было принято решение поменять обе детали, они были сняты с УАЗ-469. После того как мост был собран, было обнаружено, что стаканы под центровочные болты рессор закрепленные непосредственно на чулках имеют разное направление (не параллельны), т.е. один стакан полностью прилегает к рессорам, а другой только одним краем касается, с другого края около двух сантиметров щель. И поворотные кулаки с шаровыми опорами, не вооруженным глазом видно что они не относительно друг другу находятся, т.е. шкворня с одной стороны вертикально, а с другой как бы со смещением (левые и правые не на одной оси получается). Заметно это так же и по кронштейнам на поворотных кулаках к которым крепятся рулевые наконечники поперечной тяги (с одной стороны кронштейн горизонтален, с другой же смещен). Сейчас в замешательстве что дальше делать. переварить стакан под рессорой, приварить параллельно другому и оставить все как есть, либо искать другой чулок. Надеюсь на Ваш совет. За ранее спасибо.

У меня хантер уазик. Мост военный.Задний редуктор сломан.Сейчас передним мостом езжу.Можно поставить простой мост

Василий почему военный мост считается лучше остальных?

Устройство переднего моста УАЗ 469 с описанием. Схема, фото

Устройство переднего моста УАЗ 469 отличается от заднего аналога некоторыми конструкционными особенностями. Кроме мостовой балки и дифференциала, узел включает в себя карданные шарниры равных скоростей по углам и редуктор. Кожух полуоси соединяется с шаровой опорой при помощи фланца. Корпус шарнира фиксируется посредством пары шкворней. К остову на болтах крепится крышка редуктора с цапфой и тормозным щитом.

Описание

Чтобы уменьшить степень износа деталей узла, рекомендуется при перемещении по твердой поверхности отключать передний мост УАЗ 469, устройство которого рассмотрим далее. Также следует деактивировать ступицы на фронтальных колесах. Для этого нужно снять колпачки и вывинтить болты из валового гнезда. В итоге муфта устанавливается в позицию, соответствующую кольцевой канавке и торцу муфты. После установки этого элемента в необходимое положение приступают к закручиванию защитного колпака.

Активация фронтального колеса производится посредством надежной фиксации болтов. Схема конструкции моста ориентирована на синхронное включение и выключение привода обоих колес.

Устройство переднего моста УАЗ 469

Картер, основная передача и дифференциал соответствуют элементам заднего аналога. В модификации 469Б предусмотрено маслоотражательное кольцо и правая резьба с клеймом «П». К кожуху полуоси крепится шаровая опора. Она фиксируется при помощи пяти болтов. В нее запрессованы втулки и шкворни. Кроме того, на опоре имеется крышка картера редуктора колес и корпус поворотного кулака. К запирающему элементу крепится при помощи шести болтов цапфа и тормозной щит.

Шкворневой придаток поворотного кулачка монтируется с натягом, величина которого регулируется от 0,02 до 0,10 мм. Во избежание проворачивания этого элемента в конструкции предусмотрены стопорные штифты. Регулировка положения производится посредством прокладок, устанавливаемых в верхней части, между рычагом кулака. Кроме того, откорректировать положение можно при помощи установки прокладок в боковой и нижней части детали.

Особенности

Устройство переднего моста УАЗ 469, фото которого представлено выше, предполагает наличие сальника, отвечающего за удержание смазки в корпусе и предохранение поворотного кулачка от загрязнения. Элемент состоит из внутренней обоймы, уплотнительного резинового кольца, перегородки, войлочной прокладки и наружного блока. Крепится сальник на остове поворотного кулака при помощи болтов.

Предохранение от перетекания смазочной смеси из картера основной передачи в поворотный кулачок обеспечивает внутренний самоподжимной сальник из резины в металлической обойме. Смазывание верхних шкворневых элементов и шаровой опоры производится через специальные пресс-масленки. Нижние элементы смазываются веществом, поступающим из опоры самотеком.

Шарнир

Устройство переднего моста УАЗ 469 включает в себя шарнирную систему стабилизации угловой скорости. Ее конструкция гарантирует стабильность показателя угловых скоростей ведущего и сопровождающего вала. При этом дистанция и отклонение между ними не играют роли. Сам шарнир состоит из пары вилок, в криволинейных гнездах которых размещены четыре шарика. В центральных отсеках этих деталей имеется пятый установочный шарик, служащий для центрирования вилок.

Продольное перемещение шарнира предотвращается шариковым подшипником и страховочной шайбой. Ведущая внутренняя вилка взаимодействует с полуосью шестерни дифференциала. На краю внешней ведомой вилки смонтирована основная шестерня колесного редуктора и подшипник роликового типа со стопорной гайкой. Внутреннее зацепление элемента происходит путем болтового соединения. Ведомая часть агрегирует с валом на роликовом подшипнике и бронзовой втулкой, имеющейся в середине цапфы. На конце вала предусмотрено приспособление для деактивации передних колес машины. Оно состоит из подвижной муфты, пружины, шариков и болтов. Наружными выступами деталь соединяется с внутренними шлицами фланца, зафиксированного при помощи болтов на ступице.

Устройство редуктора

Передний мост УАЗ 469 устройство редуктора имеет практически идентичное колесному редуктору заднего моста. Среди отличий этих элементов является способ установки и крепления ведущей шестеренки, а также конструкция шарикового подшипника, помещенного в специальное стаканное гнездо. Ведущая зубчатая шестерня смонтирована на шлицах ведомой шарнирной вилки. Она зафиксирована с подшипниками посредством специальной гайки, раскернивающейся в паз вала после затяжки.

Опорная шайба находится между роликовым подшипником и шестерней. Эти детали не являются взаимозаменяемыми с аналогами задних редукторов. Техническое обслуживание для обоих узлов одинаково.

Устройство переднего моста УАЗ 469: схема подключения

Сборка и подключение рассматриваемой детали осуществляется в следующем порядке:

Втулка вставляется в цапфу кулака методом прессовки. Она должна стать на одном уровне с торцом посадочного гнезда. Затем втулка поворачивается и регулируется специальной брошью до требуемого диаметра.
Ограничение перемещения шарнира идентичных угловых продольных скоростей обеспечивается шайбами, установленными в цапфе и шаровой опоре. Их расположение должно быть направлено смазочными канавками в сторону шарнира. Фиксирующая шайба крепится способом кернения в нескольких местах на точках, равномерно распределенных по окружности.
Замена втулок шкворней подразумевает их прессование и завинчивание до диаметра 25 мм, с возможностью прохода через каждую втулку.
При установке шарнира в опору заливается смазка.
Устройство переднего моста на УАЗ 469 предполагает корректировку необходимых осевых натяжений при помощи регулирующих вставок, от которых зависит расположение втулок и самой шаровой опоры. Как минимум используется пять прокладок. Суммарные показатели толщины вверху и снизу не должны иметь разницу более 0,1 мм.
Перед сбором сальника войлочное кольцо пропитывают теплым моторным маслом.

После сборки переднего моста он проверяется на стенде в статическом состоянии и под нагрузкой. Такая позиция создается путем синхронного торможения полуосей. Если узел собран правильно, не будет наблюдаться повышенная шумность узла, протечка масла в сальниках и манжетах, а также местах соединения.

Техническое обслуживание

Устройство переднего моста УАЗ 469, схема которого приведена выше, предусматривает в период эксплуатации проведение ряда профилактических и регулировочных операций. Среди них:

Периодическая подтяжка резьбовых соединений.
Проверка шкворней на наличие зазоров.
Корректирование подшипников.
Починка мест сцепления шестерен.
Проверка схождения.
Регулярная смазка трущихся деталей согласно таблице предписаний по применению смазочных средств.

Зрительная проверка устройства переднего моста УАЗ 469 предусматривает осмотр поворотных кулаков на предмет целостности и пригодности регулирующих винтов, ограничительных поворотных упоров, а также надежность стопора данных элементов.

Схема конструкции рассматриваемого узла рассчитана на максимальный угол поворота обоих колес в соответствующих позициях порядка 27 градусов. Увеличение данного показателя свидетельствует о деформации шарнирных поворотных кулачков, а это существенно усложняет ремонт.

Регулировка

Устройство переднего моста УАЗ 469, фото которого приведено выше, в заводских условиях предполагает регулировку шкворня поворота с предварительным натяжением. В этом случае, в верхней и нижней части узла устанавливается одинаковое количество корректирующих прокладок.

Устройство шкворня переднего моста УАЗ 469 отличается тем, что особое внимание необходимо уделять режиму затяжки этих элементов. Фиксация ослабевает в результате постепенного изнашивания трущихся частей. Между шкворневыми торцами и опорными кольцами появляются зазоры по осям.

Ремонт

Передний мост военного УАЗ 469, устройство которого рассмотрено выше, иногда может потребовать ремонта. Для починки потребуется снять деталь и разобрать ее. Этот процесс выполняется следующим образом:

Ставятся колодки по задние колеса авто.
Откручиваются гайки и прочие системы крепления блока.
Тяга отцепляется от сошки, после чего удаляется гайки на амортизаторах и шаровом пальце.
Демонтируется крепление передних рессор с накладками.
Фронтальная часть автомобиля поднимается за раму, после чего узел демонтируется.

Передний мост УАЗ 469, устройство с описанием которого приведено выше, требует профессионального обслуживания. Но при наличии соответствующих навыков произвести манипуляции с этим блоком можно и своими силами.
