Монтажный блок предохранителей на Лада Калина: расположение, схема, где он находится

При возникновении неисправностей связанных с работой электрических принадлежностей на Лада Калина не стоит спешить лезть в механическую часть. Может проблема кроется в сгорании плавких предохранителях. Но, не все автомобилисты знают, где расположен блок предохранителей Лада Калина и их маркировку.

Расположение основного монтажного блока предохранителей

Основной блок предохранителей и реле Лада Калина расположенный под левой панелью от руля, где находится переключатель главного света.

Для того, чтобы получить доступ к основной панели предохранителей Лада Калина нужно сделать ряд манипуляций:

На закрывающей панели, слева и справа есть пазы, за которые нужно потянуть поочередно. Также снизу. Эту операцию стоит делать аккуратно, чтобы не сломать пластиковые крепления.

Аккуратно дёргаем снимая с пазов

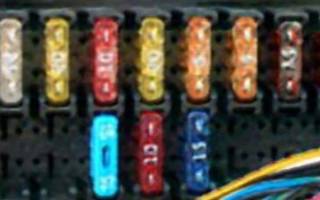

Получен доступ к блоку предохранителей

Таким образом, меняются предохранители и реле основного блока Лада Калина, а также плата управления.

Расположение дополнительного блока предохранителей

Дополнительный блок предохранителей отмечен стрелочкой на фото

Дополнительный блок реле и предохранителей Лада Калина находится справа от ног переднего пассажира. Доступ к нему открывается, если открутить болты крышки и демонтировать ее. Для того чтобы демонтировать этот блок следует выкрутить 3 болта крепления. Процесс замены производится так само, как и у основного блока.

1. реле включения топливного насо­са;
2. предохранитель электровенти­лятора системы охлаждения (50А);
3. реле включения электровентилятора системы охлаждения (низкая скорость);
4. главное реле;
5. реле включения электровентилятора системы охлаждения высокая скорость).

Схема и маркировка предохранителей и их замена

Если перевернут крышку блока предохранителей Лада Калина, то можно увидеть маркировку и какой предохранитель и реле за что отвечают. Также, ее можно увидеть в сервисно-технической книге автомобиля.

Схема блока предохранителей

Укажем и расшифруем номер предохранителя, ампераж и за что он отвечает:

F1 — (10) — Приборы: блок управления иммобилайзером, выключатель аварийной сигнализации, комбинация приборов. Если при запуске двигателя стартер не крутит, а мигает значок иммобилайзера, то необходимо обратить внимание на этот предохранитель.
F2 — (30) — Электростеклоподъемники. Подробнее о том, почему могут не работать стекоподъёмники здесь.
F3 — (10) — Выключатель аварийной сигнализации
F4 — (20) — Стеклоочиститель
F5 — (25) — Отопитель, блок управления электроусилителем
F6 — (20) — Звуковой сигнал
F7 — (10) — Комбинация приборов, освещение салона
F8 — (20) — Обогрев заднего стекла
F9 — (5) — Габаритный огонь (правый борт)
F10 — (5) — Габаритный огонь (левый борт)
F11 — (7,5) — Блок управления иммобилайзером
F12 — (7,5) — Ближний свет (правый борт)
F13 — (7,5) — Ближний свет (левый борт)
F14 — (10) — Дальний свет (правый борт)
F15 — (10) — Дальний свет (левый борт)
F16,17 — (10) — Противотуманные фары
F18 — (15) — Обогрев сидений
F19 — (10) — АБС
F20 — (15) — Прикуриватель
F21 — (10) — Блокировка заднего хода
F22 — (15) — Блок управления электропакетом
F31 — (50) — Блок управления электроусилителем

Схема расположения реле в монтажном блоке

Также, на блоке предохранителей установлены реле. Дадим им расшифровку согласно нумерации:

К1 — реле омывателя фар;
К2 — реле включения цепи стеклоподъемников;
КЗ — реле включения стартера;
К4 — дополнительное реле (реле зажигания);
К5 — реле включения указателей поворота и аварийной сигнализации;
Кб — реле включения омывателя и очистителя ветрового стекла;
К7 — реле включения дальнего света фар;
К8 — реле включения звукового сигнала;
К9 — реле включения передних противотуманных фар;
К10 — реле включения обогрева заднего стекла;
К11 — реле включения цепи обогрева передних сидений;
К12 — резервное реле.

Замена предохранителей и реле

Замена предохранителей и реле осуществляется при помощи специальных пинцетов. Они на фото ниже, отмечены стрелочкой.

Стрелками указаны пинцеты

Выводы

При выходе со строя реле или оплавке предохранителя в блоке на Лада Калина могут выходить со строя электрические цепи, которые отвечают за работоспособность узла. Таким образом, перед ремонтом механической части стоит посмотреть состояние именно предохранителя. Сгорание этих деталей происходит вследствие короткого замыкания в бортовой сети Калины.

174-3 Ремонт Kalina

Монтажный блок реле и предохранителей

Монтажный блок реле и предохра­нителей находится в панели прибо­ров под крышкой, слева от рулевой колонки. В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.
Для доступа к монтажному блоку поддеваем за приливы крышку пане­ли приборов.

. с левой.
. и правой сторон.

. и опускаем крышку.
Маркировка гнезд для предохрани­телей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле. Перед заменой реле и предохраните­лей отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Неисправный предохранитель опре­деляем по перегоревшей перемычке.

Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока (величина номинального тока предохранителя указана на его корпусе). Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Маленьким пинцетом извлекаем предохранитель.

. и реле малого размера.

Большим пинцетом извлекаем реле большого размера.
Для проверки надежности контактов наконечников проводов с выводами реле и предохранителей необходи­мо извлечь монтажный блок из гнез­да панели приборов. Для этого.

. крестообразной отверткой отво­рачиваем саморез нижнего креп­ления монтажного блока к панели приборов.
Потянув блок на себя, выводим два его боковых пластмассовых фиксато­ра (по одному с каждой стороны) из прорезей металлических кронштей­нов панели приборов.

. и вынимаем блок из гнезда па­нели приборов.
Устанавливаем монтажный блок в об­ратной последовательности.

Предохранители

Монтажный блок реле и предохранителей:
F1-F31 – предохранители;
К1-К6 — реле большого размера;
К7-К12 — реле малого размера;
1 — маленький пинцет для извлечения предохранителей и реле малого размера;
2 — большой пинцет для извле­чения реле большого размера
