Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

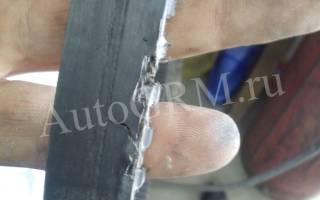

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

А вот что бывает при обрыве ремня на моторе 1,5 16 клапанов.

Теперь вы с легкостью сможете поменять ремень ГРМ на шестнадцати клапанном моторе, любимой десятки.

Видео замены ремня грм на шестнадцати клапанной десятке

Удачи на дорогах! Ни гвоздя ни жезла.

Сложная схема работы по замене ремня ГРМ ваз 2112 16 V

Приветствую автолюбитель в авто блоге RtiIvaz.ru! Сегодня мы с вами рассмотрим схему работы по замене ремня ГРМ и натяжных роликов в автосервисе на 16- клапанном, 1.5л, двигателе автомобиля ваз 2112 мастерами своего дела. Замена ремня грм, это ответственная операция, которую необходимо выполнять согласно регламента, предписанного заводом –изготовителем. Крайне нежелательно переходить предписанный километраж пробега до замены, так как при разрыве ремня грм гнет клапана от их встречи с поршнями.

В итоге предстоит сложный и дорогостоящий ремонт двигателя. Поэтому рекомендуется сложные операции по ремонту в особенности замену ремня газораспределительного механизма проводить в автосервисе у мастеров своего дела.

Первая часть замены ремня газораспределительного механизма:

Перед проведением любых работ на автомобиле для безопасности проведения работ необходимо всегда снимать минусовую клемму аккумуляторной батареи.

Работу по замене ремня грм удобно выполнять с использованием смотровой ямы или эстакады, где легче слить охлаждающую жидкость с блока цилиндров двигателя. Слить жидкость необходимо, если предполагается поменять помпу двигателя. Для выполнения операции необходимо поставить противооткатные башмаки под задние колеса, поддомкратить автомобиль, снять переднее правое колесо, чтобы получить доступ до шкива коленчатого вала.

После того, как автомобиль будет поднят на домкрате, необходимо поставить дополнительную страховочную подставку под кузов. Можно воспользоваться пустой 20- литровой канистрой для бензина поставив ее на ребро.

Далее необходимо снять декоративную пластиковую крышку двигателя, которая крепится на 4-х болтах (ключ Х10). После снятия крышки необходимо снять кожух защиты зубчатого привода грм, который закреплен на 5-ти болтах (ключ Х10). Здесь удобно воспользоваться ключом-трещоткой с короткой головкой (на 10).

После снятия защитной крышки необходимо провести визуальный осмотр зубчатого ремня, на предмет трещин, расслоений, потертостей и.т.д. Несмотря на пробег автомобиля, если есть подозрение на качество состояния ремня грм, то он подлежит замене.

Обрыв резинового привода может привести к капитальному ремонту двигателя.
Вторая часть замены ремня газораспределительного механизма:

После снятия переднего правого колеса появляется доступ для работы по замене зубчатого ремня грм. Чтобы получить доступ к шкиву коленчатого вала необходимо снять декоративную пластиковую накладку, закрывающую шкив.

Далее, перед проведением операции по замене ремня грм необходимо выставить поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Поршень первого цилиндра выставляется путем вращения шкива коленчатого вала до совмещения меток. Необходимо воспользоваться головкой Х17 и воротком для вращения коленчатого вала.

Запрещается при этом проворачивать двигатель за болты шкивов распределительных валов, чтобы не сорвать резьбу болтов их крепления и не нанести вред двигателю.

Медленно прокручивая коленчатый вал двигателя необходимо совместить метки на шкивах распределительных валов с метками на защитном (заднем) кожухе ремня грм. После совмещения меток фаз газораспределения необходимо сохранить совмещение меток на распределительных валах и шкиве коленчатого вала.

Шкив коленчатого вала можно пометить краской или маркером относительно метки на блоке цилиндров, либо один из зубцов шкива, который стоит точно вертикально. Для проверки нахождения поршня первого цилиндра в (вмт), нужно выкрутить свечу этого цилиндра и жалом отвертки убедиться, что поршень действительно находится в верхней части цилиндра.
Как заменить помпу попутно с ремнем газораспределения:

Если предполагается поменять помпу, то необходимо снять защиту двигателя, эту работу нужно выполнять из смотровой ямы.

Затем необходимо снять ремень привода генератора, для чего нужно ослабить нижний болт его крепления и верхний болт крепления к регулировочной планке. Запоминаем положение ремня или рисуем эскиз на куске бумаги, затем генератор отводится в сторону послабления и ремень снимается.

Далее необходимо слить часть охлаждающей жидкости с блока цилиндров. Для этого нужно отдать пробку в блоке для слива. Желательно, чтобы двигатель немного остыл, так как можно получить ожоги от горячей жидкости. Перед тем как отдавать пробку слива, ее желательно обработать составом от ржавчины, типа ВД40 или подобной жидкостью. Для слива необходимо заранее приготовить какую — либо вместительную емкость и шланг, который нужно приставить к освободившемуся отверстию слива в блоке, а второй конец шланга опустить в подготовленную емкость.

Некоторые мастера на конец шланга вставляют воронку или пластиковую бутылку с вырезом. Кому как удобнее работать. После того, как будет отдана пробка слива охлаждающей жидкости (в системе вакуум и жидкость не выходит из блока), нужно приставить шланг для слива и затем открыть крышку расширительного бачка, появится разрежение и жидкость начнет выходить из блока. Если жидкость начинает выходить сразу под давлением из блока, до снятия крышки с расширительного бачка, значит клапана крышки не держат и ее необходимо заменить.

Далее можно приступать к разборке элементов газораспределительного механизма. Отдается шкив коленчатого вала, натяжной и паразитный ролики, если необходимо поменяйте помпу.
Шкив коленчатого вала отдается при замене ремня грм:

Для отдачи болта крепления шкива коленчатого вала необходимо зафиксировать маховик, с помощью, например, жала мощной отвертки, введя его между зубцами маховика. Болт затянут с приличным усилием, и потребуется мощный вороток или насадка на вороток в виде отрезка трубы. После снятия шкива коленчатого вала, можно будет увидеть нижнюю шестерню коленвала. Метка на шестерне (сверление в зубе шестерни) при этом должна располагаться вертикально и совпадать с вырезом прилива на передней крышке двигателя. Положение метки «подсказывает» нам, что ремень стоит по заводским меткам и все установлено, как положено.

Далее ослабляется натяжной ролик и снимается ремень грм, а затем сами ролики и помпа. После снятия всех элементов газораспределительного механизма их необходимо отдефектовать на предмет дальнейшей эксплуатации. Если при прокручивании роликов, они крутятся легко и бесшумно, то их можно оставить для дальнейшей эксплуатации. Но чтобы не испытывать судьбу лучше все же выполнить полную замену, то есть поставить новый ремень грм, новые ролики и помпу. Уровняем общий ресурс эксплуатации данных запчастей, чтобы в дальнейшем не менять каждый по отдельности.

Далее, если предстоит выполнить замену помпы, то необходимо снять и шкивы распределительных валов. Шкивы необходимо зафиксировать с помощью жала отвертки. После отдачи болтов крепления шкивов, сами шкивы нужно снимать очень аккуратно, чтобы не потерять их посадочные шпонки, можно подложить чистую ветошь. После снятия шкивов необходимо снять задний защитный кожух грм, чтобы добраться до креплений помпы. Отдаются болты крепления помпы, и она снимается.

Снятый «водяной насос» проверяется на предмет люфта вала, легкости прокручивания без посторонних шумов и звуков. Если не выявлены какие-либо проблемы, то можно оставить водяной насос для дальнейшей эксплуатации, в противном случае подлежит замене. При замене «водяного насоса», натяжного и паразитного ролика и ремня грм желательно устанавливать оригинальные запасные части, для гарантии их надежной эксплуатации.

Затем устанавливается задний защитный кожух, ролики, шкивы распределительных валов и можно устанавливать ремень грм. Попутно нужно очистить датчик положения коленчатого вала от скопившейся грязи. При установке шкивов распредвалов нужно следить чтобы шпонки плотно легки в пазы валов и не потерялись при сборке.

Полезный совет всем автолюбителям. Если видны следы «проснувшегося» переднего сальника коленчатого вала, то его следует заменить, чтобы не проделывать подобную работу дважды. При установке нового ремня грм необходимо установить его по ходу вращения двигателя, на ремне имеются стрелки направления вращения.

Перед установкой ремня грм необходимо еще раз проверить совпадение меток фаз газораспределения и, если все метки совпадают можно устанавливать ремень грм. После установки ремня с помощью натяжного ролика выставляется определенное натяжение, и ролик фиксируется болтом крепления.

Натяжной ролик удобно проворачивать круглозубцами с загнутыми концами. После выставления меток, установки и натяжки ремня грм двигатель проворачивается на два полных оборота, и вновь проверяются совпадения меток и натяжение. Если все «ок», то все детали собирается в обратном порядке.

Закручивается сливная пробка, заливается охлаждающая жидкость (не забудьте открыть байпасный клапан выпуска воздушной пробки, в верхней части инжектора), ставится на место снятое колесо, автомобиль опускается с домкрата и двигатель запускается для проверки. После пробега 1000 км, нужно вновь снять защитный кожух ремня грм и посмотреть в каком состоянии находится ремень, натяжка ремня, не «съезжает» ли он в сторону на шкивах.

Рекомендуется менять ремень ГРМ особенно на 16 клапанном двигателе в автосервисе из-за сложности работы и других тонкостей, которые знают только опытные мастера.

ВАЗ 2112 установка ремня грм

На автомобилях ВАЗ 2110, ВАЗ2112 устанавливаются двигатели с имеющие 16-ти клапанную головку блока цилиндров. Конечно же инжектор с шестнадцатью клапанами добавляет резвость нашим жигулям и это приятно радует, хотя и есть ложка дёгтя в бочке с мёдом. Нельзя допускать того чтобы ремень ГРМ в следствии износа порвался , это ведет к тому , что повреждается головка блока цилиндров. А именно из-за того что распредвалы находятся в неподвижном состоянии и в момент когда поршень подходит к верхней мёртвой точке, клапана остаются открытыми, в результате чего происходит удар поршня по открытым клапанам, это приводит к тому что клапана гнутся и в некоторых случаях разрушают седла и направляющие втулки. Ремонт конечно обходится дорого.

Этого можно избежать установив в двигатель поршня имеющие углубления под клапана, такие как на фотографии. Делать это специально не целесообразно , так как двигателя имеют значительный моторесурс, и разбирать исправный двигатель нет никакого смысла. Поэтому проще и дешевле просто поменять своевременно ремень ГРМ, тем более это не требует большого опыта слесарных работ и глубоких познаний в области ремонта автомобилей, а всего навсего внимательность и знание некоторых нюансов при установке самого ремня.

С чего начать замену ремня. Во первых необходимо снять шкив привода ремня генератора. Это удобно сделать если вы снимете правое переднее колесо и защитный кожух если такой ещё сохранился. Откручиваете болт крепления шкива. Затем снимаете крышки защиты ГРМ и весь механизм у вас на глазах. Раскручиваете гайки крепления натяжных роликов, при заиене ремня ролики тоже желательно поменять, и снимаете их затем снимаете сам ремень.

Устанавливаем коленчатый вал таким образом чтобы поршень первого цилиндра находился в верхней мёртвой точке, этому положению должна соответствовать метка на зубчатом шкиве коленвала , она должна быть совмещена с ребром на корпусе масляного насоса

Кроме того имеется метка на маховике она должна быть расположена по центру шкалы установки опережения зажигания, её хорошо видно через смотровое окно расположенное на картере маховика.

Установив коленчатый вал, устанавливаем распредвалы таким образом, чтобы клапана имели положение соответствующее моменту сжатия топлива в цилиндрах при нахождении поршня в верхней мёртвой точке.

Для этого метка имеющаяся на зубчатом шкиву распредвала

должна совпасть с прорезью на корпусе защитного кожуха

это характерно для обоих шкивов

Установив натяжные ролики, ставим ремень как показано на фотографии

отверстие для крепление левого натяжного ролика смещено относительно центра, за счёт этого происходит натяжение ремня ГРМ при помощи отверстий в который вставляется специальный ключ (отвёртка тоже подходит)

После натяжения ремня проверните коленчатый вал на два оборота и ещё раз совместите метки, это необходимо для самопроверки, если и в этот раз метки совпали чётко , то после установки шкива привода генератора и защитных крышек двигатель можно заводить.

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.
Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в “Руководстве”, подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь “комнатную” температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112 2007, 89 л. с. — своими руками

Машины в продаже

Лада 2112, 2006

Лада 2112, 2004

Лада 2112, 2005

Лада 2112, 2002

Смотрите также

Комментарии 49

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик.
Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам. В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям.

Далее, несколько раз прокручивая мотор, а можно, нет лучше нужно, за колесо с включенной 4-5 передачей, и убеждаемся, что все метки на всех шкивах совпадают идеально. Как узнать метку по зубчатому венцу шкива привода генератора на коленвале, я уже написал ниже и дал рисунок.
При снятом колесе и вывешенной стойке с повернутым рулем этот венец и ДПКВ хорошо видно ну или почти хорошо гы, через зеркальце.

Потом, как несколько раз прокрутили двигатель вручную, осторожно, потихоньку – а то, чем черт не шутит, по запарке не совпали по меткам и погнули клапана стартером гы-гы, далее начинаете натягивать ролик к рабочему состоянию.

В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.
На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить.

Не бойтесь заводить двигатель, чтобы увидеть, как живет ваш ролик при работе движка. Ничего ни с ремнем не с роликом при настройке в перетянутом состоянии не станет. Главное чтобы ремень сильно не болтался, а то или слетит или пролетит, как фанера над зубчатыми шкивами и наохрен, погнет клапана.
Если же натяжной ролик будет мертвым, перетянутым, ремень при этом может немного гудеть от перетяжки, что в свою очередь будет сказываться и на ПОМПЕ потому долго она не проживет от сильно перетянутого ремня (само собой не сразу развалится) – далее начинаем манипуляции по натяжке ролика.
РОЛИК на Приоре при работе двигателя должен быть живой. Он должен не заметно вибрировать на натяжной пружине и это хорошо заметно, а при резком нажатии на газ он аж прыгает, отжимаясь хорошо ремнем и это видно даже слепому кроту.

То, что пишут в талмудах как ролик натягивать не всегда совпадает с реалиями. По этому, может быть, что когда вы его настроите, как написано в библии для чайников, ролик просто упокоится с миром и не будет работать должным образом. Поэтому всё относительно разных производителей и брака.

Вообще честно, лучше немного не дотянуть ролик, чем перетянуть. Будет жить и ролик и помпа и ремень. Главное следите, и прислушивайтесь к посторонним звукам в области ремня ГРМ.

У меня не раз были случаи, что ремень вот-вот слетит, болтался и кричал, подтяни меня, даже протер защитный кожух. Кожух наверно и спас оттого, что ремень не слетел, и не произошло Втыка поршня в клапана.

Но у тех, у кого безвтыковые поршни, так им и суждено ездить на не перетянутых ремнях. Ну, подумаешь, слетел гы-гы – зато все долго ходит и не ломается.
Кстати у десятых тазов 2110 и еще у кого может, у кого ролики с отбортовкой, им не стоит об этом сильно парится, эти ролики не дадут слететь ремню просто так от слабины. — Проскочить по зубьям шкивов это да, ну подумаешь, упала тяга или вообще заглох, поправил, натянул и опять газ до голика. Главное клапана головку и поршни не убить.
В инете уже пишут, что АвтоВАЗ начал выпускать двигатели с 98 л.с. и 106 л.с безвтыковыми поршнями – Халява плиз!
А вот движки 1,8 литра 122 л.с. пока нет, типа ищи и ставь себе сам такие поршни.

Так, что меняйте сами помпы, ремни безопасн. брр ГРМ и не бойтесь ни чего. Главное логическое мышление и правильный подход к тому, чем хотите заняться.

Замена ремня ГРМ на автомобиле ВАЗ 2112 своими руками

Обрыв ремня газораспределительного механизма (ГРМ) 16-клапанного мотора ВАЗ 2112 может привести к загибу клапанов. Итог — дорогостоящий капитальный ремонт двигателя. Чтобы этого не случилось, нужно своевременно проводить замену ремня ГРМ ВАЗ 2112. Тем более что сделать это можно своими руками.

Когда требуется замена?

Подбираем новый ремень

Как поменять своими руками?

Инструменты и материалы

Замена ремня на машине с ГУР

Особенности выставления меток

Последствия несвоевременной смены

Комментарии и Отзывы

Когда требуется замена?

У ремня есть ресурс — установленный срок эксплуатации. Если этот срок закончился, то запчасть необходимо заменить даже в том случае, когда она выглядит нормально. Ведь обрыв может случиться в любой момент.

На вопрос, через сколько километров пробега необходимо проводить замену, чтобы ремень не порвался, бывалые автолюбители дают разные ответы. Некоторые считают, что через 50–60 тысяч километров пробега. Другие уточняют: такой срок замены актуален для 8v (восьмиклапанного) двигателя. Если установлен 16v (шестнадцатиклапанный) мотор, то замену надо производить через 30–45 тысяч километров.

На видео специалист-практик показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли доверять рекламе. Снято каналом ExpertR.

Подбираем новый ремень

Необходимо подобрать ремень правильного размера. Длина изделия должна составлять 742 мм. Важным для автолюбителей является вопрос, какого производителя лучше выбрать.

Сегодня качественные изделия выпускают как зарубежные, так и отечественные поставщики:

1. Волжский автозавод. Заводской ремень Lada 21126–1006040 считается исключительно прочным и надёжным и вполне конкурентоспособным в сравнении с импортными аналогами. А по цене выигрывает.
2. Отечественные ремни БРТ «Балаково». По мнению специалистов, не уступают зарубежным аналогам. По мнению многих владельцев ВАЗ, превосходят их.
3. Ремни фирмы Bosch. Бренд является синонимом качества продукции. Настоящий ремень Bosch отрабатывает положенный ему срок без каких-либо проблем. Но довольно частыми являются подделки под бренд. Качество контрафактной продукции не выдерживает сравнения ни с российскими, ни с зарубежными изделиями.
4. Gates 5631 xs. Эти ремни популярны, благодаря своей долговечности. Риск обрыва в течение срока эксплуатации практически отсутствует.
5. Lynx 137 fl22. Японский ремень, стоит относительно недорого, по сравнению с другими импортными моделями. Но и менее качественный, обладает меньшим ресурсом.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Цена вопроса

В случае самостоятельной замены одного ремня ГРМ, стоимость ремонта определяется только ценой ремня. Это — от 630–650 рублей. Примерно столько же стоят ролики, поэтому ремкомплект, состоящий из ремня и двух роликов можно приобрести примерно за 2 тыс. рублей. Если же решено заменить ещё и помпу, то к этой цифре добавляется ещё 1200–1300 рублей.

В сравнении с работами в автосервисе, самостоятельная замена одного ремня позволит сэкономить около 1500 рублей, а замена ремня и роликов — около 3 тыс. рублей.

Последствия несвоевременной смены

При несвоевременной смене ремня ГРМ может случиться его обрыв. Во время движения на трассе это может привести к ДТП. Если аварии удалось избежать, придётся потратиться на автоэвакуатор, чтобы доставить автомобиль к месту ремонта. В случае разрыва ремня движение распределительных валов и клапанов прекратится, а движение коленвала продолжится, что может завершиться повреждением клапанов в результате удара их поршнями. Ремонт может ограничиться заменой ремня ГРМ и роликов. Но только если установлен 8 клапанный двигатель или 16v на 1600 куб. см, то есть безопасный, с точки зрения загиба клапанов (21114, 21124 или просто 124).

В случае загиба клапанов потребуется капитальный ремонт двигателя, который обойдётся в сумму от 20–30 тысяч рублей. В некоторых случаях дешевле будет приобрести новый двигатель, хотя это приведёт к другим проблемам — регистрационным. Исходя из вышесказанного намного проще, безопаснее и дешевле вовремя менять недорогую деталь.

Видео

На видео показан процесс замены ремня ГРМ на ВАЗ 2112. Снято каналом ExpertR.
