Замена датчика температуры ваз 2114
Греется двигатель на ВАЗ 2114?
Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.
Элемент определения температуры охлаждающей жидкости
При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости) . Его надежность оставляет желать лучшего.
Где находится датчик температуры ОЖ
Система охлаждения на автомобилях бывает трех типов:
В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.
Сама система включает в себя следующие компоненты:
- Вентилятор радиатора;
- Радиатор отопления;
- Радиатор охлаждения;
- Рубашка системы охлаждения;
- Насос;
- Расширительный бак;
- Патрубки соединения;
- Датчик температуры охлаждающей жидкости.
Поломки
К самым популярным и распространенным поломкам ДТОЖ относят:
- Отсутствие контакта с датчиком;
- Разрыв контакта, исчезает изоляция;
- Устройство перестает работать;
- Вентилятор не включается, когда требуется.
Также важно изучить признаки неисправности. К ним относят:
- Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
- Двигатель прогрелся, но все равно не работает должным образом;
- Существенно повысился уровень расхода топлива.
Проверка датчика
Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.
Есть два метода проверки, с каждым из которых мы вас познакомим.
Первый метод
Снятие
- Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
- Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
- Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
- Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.
Метод второй
- Возьмите мультимер, включите его в режиме омметра.
- Вооружитесь термометром с насечками более 100 градусов по Цельсию.
- Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
- Подключите щупы прибора к выводу датчика и корпусу.
- Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
- Следите за показателями омметра и термометра одновременно.
В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Т аким методом можно проверять состояние нового датчика перед установкой на место старого.
| Температура, С | Сопротивление, Ом |
| 30 | 1350-1880 |
| 50 | 585-820 |
| 70 | 280-390 |
| 90 | 155-196 |
| 110 | 87-109 |
Порядок снятия ДТОЖ
Выкручивание
Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.
Чтобы его заменить, нужно выполнить несколько последовательных действий.
- Слить охлаждающую жидкость. Для этого:
- Подождите, пока двигатель остынет, если вы только что заехали в гараж;
- Вооружитесь накидными ключами на 17, 13 и 8;
- Возьмите тару, в которую будет сливаться охлаждающая жидкость;
- Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
- Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
- Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
- В течение 10 минут жидкость будет постепенно стекать;
- В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
- Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

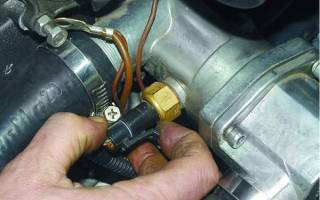

- Теперь снимает старый датчик температуры охлаждающей жидкости:
- Отыщите его на своем автомобиле;
- Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
- Измеритель демонтируется при помощи ключа на 21;
- Монтируется новый измеритель.
- Устанавливаем новый прибор. Для этого:
- Приобретаем новый датчик ТОЖ;
- Все тем же ключом на 21 монтируем его на место старого;
- Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
- Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
- В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.
Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:
- Вы могли плохо закрутить новый датчик на его посадочное место;
- Не исключено, что вы забыли про заливку охлаждающей жидкости;
- В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
- Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.
Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.
Как поменять датчик температуры охлаждающей жидкости ВАЗ-2114 (видео)
Для выполнения работ по проверке и замене датчика температуры охлаждающей жидкости вам понадобятся:
- термометр (мин. 100градусов)
- емкость для воды не менее 0,5л стойкая к высоким температурам
- 300грамм кипящей воды
- мультиметр.
Где находится датчик температуры ОЖ
Система охлаждения на автомобилях бывает трех типов:
В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.
Сама система включает в себя следующие компоненты:
- Вентилятор радиатора;
- Радиатор отопления;
- Радиатор охлаждения;
- Рубашка системы охлаждения;
- Насос;
- Расширительный бак;
- Патрубки соединения;
- Датчик температуры охлаждающей жидкости.
Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.
Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114
В начале хочется напомнить о следующем: сама охладительная система на автомобилях бывает трёх видов: смешанной, воздушной и жидкой. У интересующей нас машины, СО работает на тосоле, то есть на жидком продукте. Вся схема предусматривает несколько однозначно важных компонентов:
- радиаторного вентилятора;
- радиатора для отопления салона;
- радиатора для охлаждающей системы;
- рубашки СО;
- насоса и расширительного бака;
- патрубков, соединяющих узлы;
- датчика температуры ОЖ.
У ВАЗа 2114 датчик, в отличие от других моделей автомобилей ВАЗ расположен на блоке мотора.
Признаки неисправности анализатора нагрева
При выходе из строя прибора, измеряющего температуру ОЖ, возможны следующие признаки, на которые владельцу авто стоит обратить внимание:
- затрудненный запуск двигателя, независимо от температуры окружающей среды;
- нестабильная работа на холостом ходу;
- сложности с остановкой работающего мотора;
- рост расхода горючего;
- нетипичный выхлоп;
- мигание индикатора на приборной панели, либо сообщение об ошибке на дисплее.
При обнаружении подобных неисправностей, владельцу стоит, в первую очередь, проверить уровень охлаждающей жидкости и ее качество. Отработанная ОЖ теряет свои свойства, что приводит к перебоям в работе системы охлаждения.
Также следует осмотреть контакты, ведущие к датчикам и вентиляцию. Если эти моменты функционируют исправно, переходим к диагностике ДТОЖ.
Процедура установки
- Устанавливаем новый датчик на место в обратном порядке.
- Заливаем в систему охлаждения новую жидкость.
- Заведите машину и проверьте систему на наличие протечек. Если из-под датчика течет, попробуйте его завернуть посильнее. Если это не помогает, можно нанести на резьбовую часть датчика термостойкий герметик.
Проверка датчика
Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.
Есть два метода проверки, с каждым из которых мы вас познакомим.
Первый метод
- Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
- Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
- Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
- Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.
Метод второй
- Возьмите мультимер, включите его в режиме омметра.
- Вооружитесь термометром с насечками более 100 градусов по Цельсию.
- Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
- Подключите щупы прибора к выводу датчика и корпусу.
- Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
- Следите за показателями омметра и термометра одновременно.
В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.
Как заменить датчик температуры двигателя ВАЗ 2114?
Автоваз является крупнейшим производителем транспорта в Восточной Европе уже более пятидесяти лет. Помимо известных всем отечественных марок, данный завод выпускает автомобили таких всемирно известных брендов, как Ниссан, Рено и т. д. Большинство моделей данный производитель выпускает в двух вариантах, в зависимости от типа движка — карбюратор или инжектор.
Чем различаются эти два мотора? К примеру, ВАЗ 2109 карбюратор строит работу двигателя на основе механического впрыска топлива, который производится путем разницы давления между впускным коллектором и атмосферой.
А в случае с ВАЗ 2109 инжектором, горючее поступает при помощи электроники, путем впрыска обогащенной смеси в камеру сгорания через специальные форсунки. Со временем наблюдается тенденция вытеснения карбюраторного типа двигателя электронным его аналогом. Если более старые модели ВАЗ можно найти с карбюраторами, то те, которые на сегодняшний день сходят с конвейеров, оснащены инжекторами.
Независимо от типа двигателя, необходим контроль за его работой, поддержание оптимального уровня его температуры, иначе возможен выход его из строя, а также поломка других систем автомобиля.
Спасает движок от перегрева и переохлаждения специальная жидкость — охлаждающая, которая не только регулирует уровень нагрева движка, но и предохраняет его детали от коррозии, а также помогает системе вентиляции освобождаться от засоров.
Самостоятельно ОЖ не смогла бы справиться с работой, если бы не было прибора, который следит за уровнем ее температуры — ДТОЖ.
Где находится датчик температуры?
На автомобилях ВАЗ 2110 (а также в 2101 — 07, ВАЗ 2109, 2108, 21099, ВАЗ 2112) датчик температуры охладителя располагается возле термостата.
В моделях Самара-2 в системе присутствует два типа датчиков одновременно — в термостате и в головке блока цилиндров. Они измеряют температуру ОЖ в двух местах — на выходе из двигателя и на выходе из радиатора. К данному типу авто относятся модели ВАЗ 2115, 2114 и 2113.
Одно условие для всех типов двигателя является обязательным — прибор измерения температуры должен контактировать непосредственно с измеряемой средой, то есть — быть погруженным в ОЖ. Иначе, он будет передавать показания не с нее, а с окружающего воздуха, что исказит данные и приведет к ошибкам в работе.
ДТОЖ считывает температурный уровень охлаждающей жидкости и преобразует ее в сопротивление. Как правило, автомобильные датчики имеют отрицательный температурный коэффициент, что означает — при повышении уровня нагрева показатель сопротивления падает.
Признаки неисправности анализатора нагрева
При выходе из строя прибора, измеряющего температуру ОЖ, возможны следующие признаки, на которые владельцу авто стоит обратить внимание:
- затрудненный запуск двигателя, независимо от температуры окружающей среды;
- нестабильная работа на холостом ходу;
- сложности с остановкой работающего мотора;
- рост расхода горючего;
- нетипичный выхлоп;
- мигание индикатора на приборной панели, либо сообщение об ошибке на дисплее.
При обнаружении подобных неисправностей, владельцу стоит, в первую очередь, проверить уровень охлаждающей жидкости и ее качество. Отработанная ОЖ теряет свои свойства, что приводит к перебоям в работе системы охлаждения.
Также следует осмотреть контакты, ведущие к датчикам и вентиляцию. Если эти моменты функционируют исправно, переходим к диагностике ДТОЖ.
Датчик температуры двигателя ВАЗ 2114 и его замена
Первым делом, необходимо заглушить мотор и дождаться полного его охлаждения, так как и сам движок, и ОЖ во время работы имеют довольно высокую температуру, и, если залезть в систему сразу, велика вероятность обзавестись ожогами.
Как только машина остыла, необходимо слить охлаждающую жидкость. Если она в рабочем состоянии, то достаточно это сделать до уровня ДТОЖ. Если же подлежит замене, то, само собой, необходимо сцедить ее всю.
Далее нужно обесточить систему, сняв клеммы с аккумуляторной батареи. И можно приступать к демонтажу.
- На ВАЗ 2110, ВАЗ 2109 и аналогичных им моделях, для удобства доступа к детектору можно снять воздушный фильтр. При желании можно провести манипуляции и без этого, но так будет немного удобнее;
- Снять провода, идущие к прибору;
- Ключом подходящего размера выкрутить датчик (вместе с кольцом уплотнения).
Если ситуация не позволяет перед заменой слить ОЖ, возможно провести ее и без слива. В таком случае, нужно выкручивать неисправный прибор очень аккуратно и медленно, сразу же закрыв освободившееся гнездо рукой, либо быстро поместив туда новый датчик.
Существует два вида диагностики, которые могут помочь определить — исправен ли датчик температуры двигателя ВАЗ 2114.
Порядок работ по замене датчика прост, главное делайте все поэтапно!
Замена датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114 своими руками: наглядное пособие
Датчик температуры охлаждающей жидкости двигателя на ВАЗ-2114 – это один из тех электрических индикаторов автомобиля, который чаще всего выходит из строя, поскольку на него влияет перепад температур и нагревательный эффект. Меняется этот элемент также очень просто, но не все автомобилисты это понимают и тратят деньги, а также время зря. Данная статья расскажет, как быстро и своими руками заменить датчик охлаждающей жидкости на автомобиле.
Видео о замене датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114:
Видеоматериал расскажет, как заменить датчик охлаждающей жидкости, а также поведает о некоторых нюансах и тонкостях процесса.
Устройство системы охлаждения на ВАЗ-2114
Местоположение датчика температуры охлаждающей жидкости
Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:
Здесь всё устроено тривиально
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Процесс замены датчика (ДТОЖ)
Как говорилось раннее, процесс замены слишком прост и займет всего минут 10-15.
Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:
- Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
Выбор изделия
К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.
Оригинал
Оригинальный вид датчика ОЖ производства АвтоВАЗ
2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.
Аналоги
Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.
Это был не оригинальный датчик
Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:
| Наименование производителя | Каталожный номер | Стоимость, в рублях |
|---|---|---|
| Fenox | TSN22101 | 210 |
| LUZAR | LS 0101 | 240 |
| Fenox | TSN22101O7 | 240 |
| Vernet | 2509 | 250 |
| Patron | PE13059 | 300 |
| Intermotor | 52400 | 300 |
| Era | 330082 | 350 |
| Facet | 7.3000 | 350 |
| Eps | 1.830.000 | 400 |
| KW | 530.000 | 550 |
| H+B Elparts | 70511515 | 600 |
| Cargo | 180804 | 700 |
| Hella | 6PT 009 107-151 | 750 |
Датчик ОЖ производства «Хелла»
Последствия несвоевременной замены датчика
Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:
- Некорректная работа электронного блока управления двигателем . Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
- Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
- Другие последствия, к которым датчик привязан косвенно.
Выводы
Заменить датчик охлаждения на ВАЗ-2114 достаточно просто и с этим заданием справится может каждый. Особое внимание стоит уделить выбору изделия, поскольку именно от него зависит, насколько долго и качественно будет работать двигатель в целом и отдельные его узлы.
